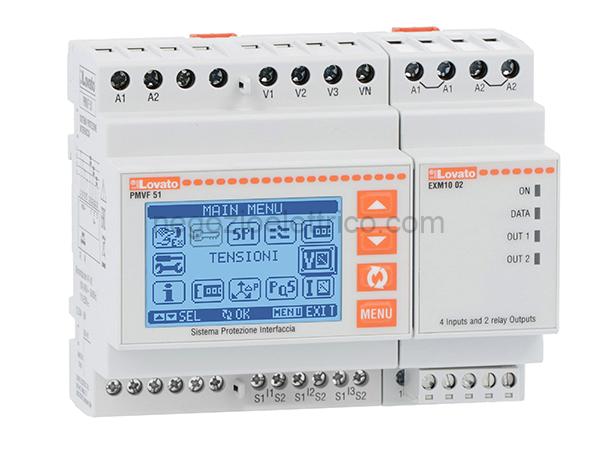

LOVPMVF51 RELE’ PROT.INTERF. CEI 0-21 6 MODULI

Descrizione

Scheda Tecnica
Sistema di protezione di interfaccia
Denominazione del prodotto – Conforme norma CEI 0-21, bassa
tensione (Italia)
Tipo PMVF51
Caratteristiche generali
Sistemi trifase con e senza neutro
in bassa tensione. Protezioni di
Descrizione minima e massima tensione a doppia
soglia, minima e massima frequenza a
doppia soglia.
Tipo di sistema Trifase
Alimentazione
Campo di funzionamento tensione 85264VAC / 93.5300VDC
Frequenza nominale Hz 4555
Circuito di controllo
Corrente nominale (Ie) A 1 or 5 in AC programmable
Alimentazione ausiliaria
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 100
max VAC 240
DC
min VDC 110
max VDC 250
Potenza assorbita
AC (Max)
VA 4.6VA al 110VAC~ 12.5VA at 230VAC
DC (Max)
VA 23mA at 110VDC~ 11mA at 250VDC
Potenza dissipata
AC (Max)
W 2.5W at 110VAC~2.7W at 230VAC
DC (Max)
W 2.3W at 110VDC~ 2.5W at 250VDC
Immunit alle microinterruzioni ms 50ms a 100VDC~ 200ms a 240VDC
Ingressi di tensione
Tensione nominale max 400VAC L-L~230VAC L-N 50Hz
Campo di misura V 20480VAC L-L~ 10276VAC L-N
Campo di frequenza Hz 4555
Ingressi di corrente
Campo di misura For 1A scale: 0.011.2A~ for 5A
scale: 0.016A
Tipo di misura RMS
Limite termico di breve durata A 50A per 1 secondo
Autocomsumo per fase W 0.6W
Uscite a rel
Numero di rel N2
Configurazione contatti 1 contatto in scambio per ogni
uscita
Tensione di funzionamento nominale AC VAC 250
(IEC)
Designazione secondo UL/CSA e IEC/EN For NO contact: 5A 250VAC AC1/C300~
60947-5-1 5A 30VDC For NC contact: 2A 250VAC
AC1/C300~ 2A 30VDC
Ingressi digitali
Numero e tipo di ingressi 4 negativi (PNP)
Tensione presente sugli ingressi 12VDC isolata
Corrente di ingresso mA 7
Connessioni
Attacchi tipo Vite – rimovibile
Coppia di serraggio terminali
max Nm 0.8
max Ibin 4.5
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm0.2
max mm4
Custodia
Esecuzione (n moduli) 6
Materiale Poliammide
Montaggio 6U modulare
Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali
Dimensioni (L x A x P) mm 108 x 105.4 x 63
Peso prodotto g 470
Classificazione ETIM
ETIM 8.0 EC001438 – Rel di monitoraggio
tensione
