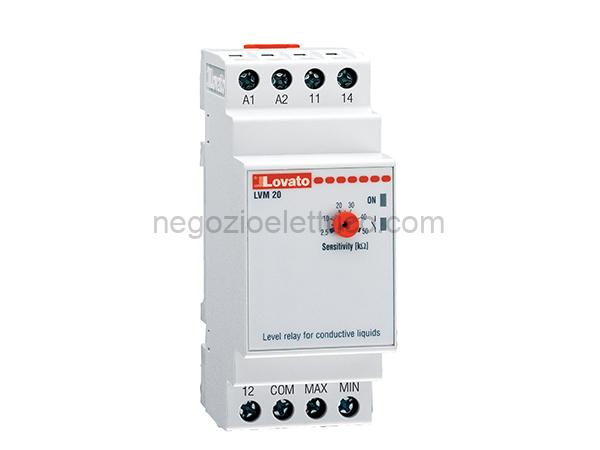

LOVLVM20A024 rele’ livello 24vca x liquidi cond.

Descrizione

Scheda Tecnica
Denominazione del prodotto Controlli di livello per funzione di svuotamento. Monotensione. Versione
modulare
Tipo LVM20
Funzione Funzione svuotamento
Alimentazione ausiliaria
Tipologia di alimentazione Singola tensione
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 24
Campo di funzionamento tensione 0.85…1.1 Us
Frequenza nominale Hz 50/60
Potenza assorbita max VA 3.5
Potenza massima dissipata W 1.8
Caratteristiche di uscita
Numero di sonde applicabili N 3
Tipo sonde Sonde e portaelettrodi: SN1 / SCM / CGL / PS31 / PS3S o similari
Tensione in uscita per le sonde 7.5 VAC
Sensibilit kohm 2.5…50
Tempi di ritardo
Tempo di intervento s 0.6
Tempo di rispistino s 0.75
Uscite a rel
Numero di rel N 1
Stato del rel Normalmente eccitato, diseccitati allo sgancio
Configurazione contatti 1 contatto in scambio
Tensione di funzionamento nominale AC (IEC) VAC 250
Massima tensione di commutazione VAC 400
Corrente convenzionale termica in aria A 8
libera Ith IEC
Designazione secondo UL/CSA e IEC/EN 60947- B300
5-1
Durata elettrica (con carico nominale) cycles 105
Durata meccanica cycles 30×106
Segnalazioni
Segnalaz. 1 LED verde per l’accensione 1 LED rosso per stato rel
Connessioni
Attacchi tipo A vite
Coppia di serraggio terminali
max Nm 0.8
max Ibin 7
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm 0.2
max mm 4
Lunghezza massima del cavo m / ft 800m max / sensitivity 2.5k 150m max / sensitivity 25k 100m max /
sensitivity 50k Calculated using 600V 3-core 0.75mm2 section cables.
Isolamenti
Tensione nominale di isolamento Ui V 415
Tensione nominale di tenuta ad impulso kV 6
(Uimp)
Tensione di tenuta alla frequenza di kV 4
esercizio
Doppio isolamento alimentazione / rel / VAC 250
sonde
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Esecuzione Modulare
N di moduli 2
Materiale Poliammide autoestinguente
Montaggio Guida DIN 35mm (IEC / EN 60715) o tramite viti con clip estraibili
Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali
Dimensioni (L x A x P) mm 35.8 x 104.7 x 64.9
Peso prodotto g 215
Classificazione ETIM
ETIM 8.0 EC001447 – Rel di monitoraggio del livello di riempimento
