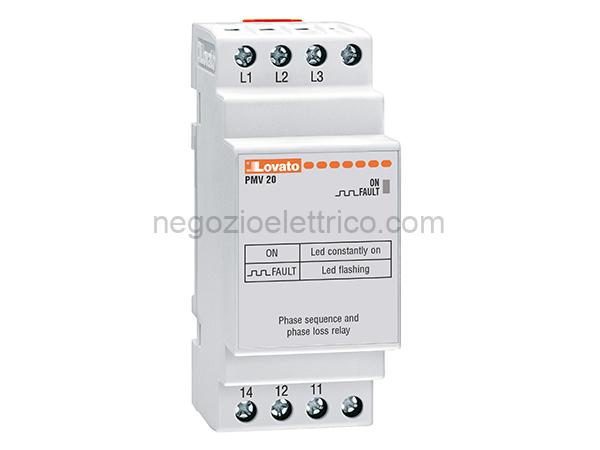

LOVPMV20A240 rele’ contr. man. e seq. fasi 100/240v

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel voltmetrici modulari
Tipo PMV20
Caratteristiche generali
Descrizione Mancanza fase ed errata sequenza fasi
Tipo di sistema Trifase senza neutro
Alimentazione
Tensione ausiliaria (Us) Autoalimentato
Campo di funzionamento tensione 0.85…1.1 Ue
Frequenza nominale Hz 50/60 5%
Potenza assorbita max VA 28
Potenza massima dissipata W 2.5
Circuito di controllo
Tensione nominale da controllare
(Ue) min VAC 100
(Ue) max VAC 240
Tempo di intervento s 0.06
Tempo di rispistino s 0.5
Isteresi al ripristino % 5
Intervento istantaneo per Ue Tensione <70% Ue Tipo di ripristino Automatico Errore di ripetibilit % <1 Tempo di intervento per mancanza ms 60 fase Uscite a rel Numero di rel N 1 Stato del rel Normalmente eccitato, diseccitati allo sgancio Configurazione contatti 1 in scambio Tensione di funzionamento nominale VAC 250 AC (IEC) Massima tensione di commutazione VAC 400 Corrente convenzionale termica in A 8 aria libera Ith IEC Designazione secondo UL/CSA e IEC/ B300 EN 60947-5-1 Durata elettrica (con carico cycles 100000 nominale) Durata meccanica cycles 3000000 Segnalazioni Segnalaz. 1 LED verde per accensione e intervento Connessioni Attacchi tipo A vite Coppia di serraggio terminali max Nm 0.8 max Ibin 7 Sezione conduttori AWG/Kcmil min AWG 24 max AWG 12 IEC min mm 0.2 max mm 4 Isolamenti Tensione nominale di isolamento Ui V 600 Tensione nominale di tenuta ad kV 6 impulso (Uimp) Tensione di tenuta alla frequenza kV 4 di esercizio Condizioni ambientali Temperatura Temperatura di impiego min C -20 max C +60 Temperatura di stoccaggio min C -30 max C +80 Custodia Esecuzione (n moduli) 2 Materiale Poliammide autoestinguente Montaggio Guida DIN da 35 mm (IEC / EN 60715) Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali Dimensioni (L x A x P) mm 35.8 x 104.7 x 64.9 Peso prodotto g 120 Classificazione ETIM ETIM 8.0 EC001441 - Rel di monitoraggio di fase
