Descrizione
Scheda Tecnica

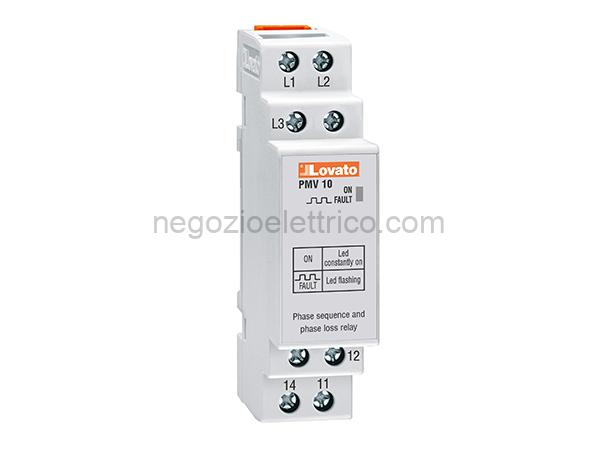

Denominazione del prodotto Rel voltmetrici modulari
Tipo PMV10
Caratteristiche generali
Descrizione Mancanza fase ed errata sequenza fasi
Tipo di sistema Trifase senza neutro
Alimentazione
Tensione ausiliaria (Us) Autoalimentato
Campo di funzionamento tensione 0.85…1.1 Ue
Frequenza nominale Hz 50/60 5%
Potenza assorbita max VA 20
Potenza massima dissipata W 2.2
Circuito di controllo
Tensione nominale da controllare
(Ue) min VAC 208
(Ue) max VAC 480
Tempo di intervento s 0.06
Tempo di rispistino s 0.5
Isteresi al ripristino % 5
Intervento istantaneo per Ue Tensione <70% Ue
Tipo di ripristino Automatico
Errore di ripetibilit % <1
Tempo di intervento per mancanza ms 60
fase
Uscite a rel
Numero di rel N 1
Stato del rel Normalmente eccitato, diseccitati
allo sgancio
Configurazione contatti 1 in scambio
Tensione di funzionamento nominale VAC 250
AC (IEC)
Massima tensione di commutazione VAC 400
Corrente convenzionale termica in A 8
aria libera Ith IEC
Designazione secondo UL/CSA e IEC/ B300
EN 60947-5-1
Durata elettrica (con carico cycles 100000
nominale)
Durata meccanica cycles 3000000
Segnalazioni
Segnalaz. 1 LED verde per accensione e
intervento
Connessioni
Attacchi tipo A vite
Coppia di serraggio terminali
max Nm 0.8
max Ibin 7
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm 0.2
max mm 4
Isolamenti
Tensione nominale di isolamento Ui V 480
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Tensione di tenuta alla frequenza kV 4
di esercizio
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Esecuzione (n moduli) 1
Materiale Poliammide autoestinguente
Montaggio Guida DIN da 35 mm (IEC / EN 60715)
Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali
Dimensioni (L x A x P) mm 17.5 x 104.7 x 63
Peso prodotto g 50
Classificazione ETIM
ETIM 8.0 EC001441 - Rel di monitoraggio di
fase
