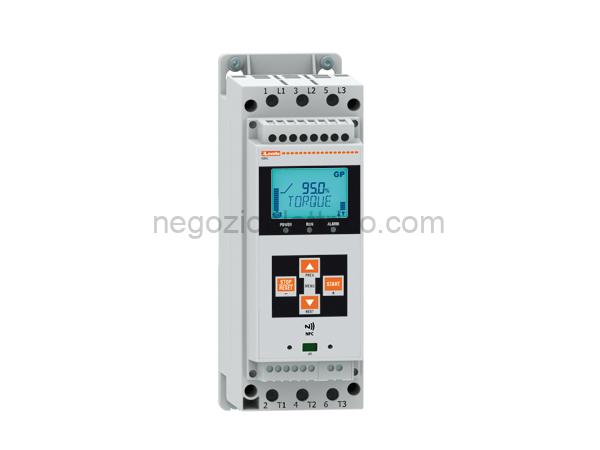

LOVADXL0018600 soft starter 18a 600v 2 fasi – full opt

Descrizione

Scheda Tecnica
Denominazione Soft starter
del prodotto
Tipo ADXL
Tipo motore Asincrono trifase
Caratteristiche elettriche
Alimentazione
Tipologia di Trifase
rete
Tensione V 208600 VAC 10%
nominale
tensione
ausiliaria 100240VAC 10%
(US)
Frequenza Hz 50/60
nominale
Corrente
nominale A 18
avviatore Ie
Potenza nominale motore
Dati IEC (T40C)
230VAC kW 4
400VAC kW 7,5
500VAC KW 11
Dati UL (T40C)
220-240VAC HP 5
380-415VAC HP 10
440-480VAC HP 10
550-600VAC HP 15
Numero di fasi N2
controllate
Bypass integrato Si
Sistema di Naturale o forzato (opzionale)
raffreddamento
Tensione
nominale di V 600
isolamento Ui
Interfaccia di programmazione
Display Display LCD a icone retroilluminato
Programmazione Si
con NFC
Porta ottica Si
Regolazioni di avviamento e arresto
Avviamento Rampa di coppia con limite di corrente, Rampa di tensione con
limite di corrente, Coppia costante con limite di corrente
Arresto Rampa di coppia, rampa di tensione, arresto a ruota libera
Protezioni
Protezione
alimentazione Tensione troppo bassa
ausiliaria
Protezione Nessuna alimentazione, perdita di fase, sequenza di fase,
alimentazione frequenza fuori limite, tensione minima e massima
Sovraccarico all’avviamento (classe di scatto 2, 10A, 10, 15,
Protezione 20, 25, 30, 35 e 40), sovraccarico durante la marcia (classe
motore di scatto 2, 10A, 10, 15, 20, 25 e 30), rotore bloccato,
corrente asimmetria, coppia minima (marcia a secco),
sovratemperatura, avvia
Protezione Sovracorrente, sovratemperatura, guasto bypass, fase in corto,
avviatore guasto sensore di temperatura, guasto ventola di
raffreddamento, richiesta di manutenzione
Ingressi e Uscite
Ingressi digitali
Numero di
ingressi n3
digit.
Tipo ingressi 2 ingressi con contatto pulito + 1 ingresso con contatto
digit. pulito o PTC (configurabile)
Funzioni Programmabile (avviamento motore, arresto motore, arresto
ingressi ruota libera, preriscaldamento motore, blocco comandi,
digit. inibizione allarmi, ripristino stato termico, blocco tastiera,
selezione motore, allarme utente, comando)
Uscite digitali
Numero di n3
uscite digit.
Configurazione 2 x 1 NO (SPST) + 1 C/O (SPDT) Ratings: 2 x 1NO contacts: 3A
uscite digit. 250VAC – 3A 30VDC 1 x C/O contact: NO contact 5A 250VAC – 5A
30VDC~ NC contact 3A 250VAC – 3A 30VDC
Funzioni Programmabile (contattore di linea, marcia, allarme globale,
uscite digit. limiti, variabile remota, allarme Axx, allarme utente Axx,
OFF)
Condizioni ambientali
Temperatura
Temperatura di impiego
min -20
max + 60 C (con declassamento corrente> 40 C di 0,5% / C)
Temperatura di stoccaggio
min -30
max +80
Altitudine m 1000 senza declassamento (oltre 1000mt con declassamento
massima corrente di 0,5% / 100m)
Umidit % <80% relativa Grado di 2 inquinamento Categoria di III installazione Custodia Montaggio Fissaggio a vite o guida DIN 35mm con accessorio opzionale EXP8003 Grado di IP00 protezione IP Dimensioni (L x mm 75 x 218 x 171.5 A x P) Peso prodotto Kg 2.1 Classificazione ETIM ETIM 8.0 EC000640 - Starter progressivo
