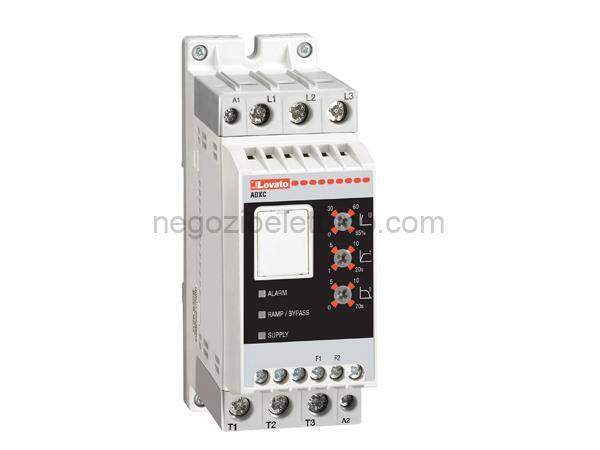

LOVADXC025600R2 soft starter 25a 600v 2 fasi -base

Descrizione

Scheda Tecnica
Denominazione del prodotto Soft starter
Tipo ADXC
Tipo motore Asincrono trifase
Caratteristiche elettriche
Alimentazione
Tipologia di rete Trifase
Tensione nominale V 220600 VAC -15%…+10%
tensione ausiliaria (US) 100240VAC-15%…+10%
Frequenza nominale Hz 50/60
Tensione di comando (Uc) 100240VAC -15…+10%
Corrente nominale avviatore Ie A 25
Potenza nominale motore
Dati IEC (T40C)
230VAC kW 5.5
400VAC kW 11
500VAC KW 20
Dati UL (T40C)
220-240VAC HP 7.5
380-415VAC HP 10
440-480VAC HP 15
550-600VAC HP 20
Numero di fasi controllate N2
Bypass integrato Si
Sistema di raffreddamento Naturale
Tensione nominale di isolamento Ui V 690
Interfaccia di programmazione
Display No
Programmazione con NFC No
Porta ottica No
Regolazioni di avviamento e arresto
Avviamento Rampa di tensione con limitazione di
corrente
Arresto Rampa di tensione o arresto a ruota
libera
Rampa di accelerazione s 1…20
Rampa di decelerazione s 0…20
Tensione di avviamento % 0…85%
Protezioni
Protezione motore Sequenza di fase errata
Ingressi e Uscite
Uscite digitali
Numero di uscite digit. n2
Configurazione uscite digit. 1NO+1NC relay 3A 250VAC
Funzioni uscite digit. Allarme (contatto NC), bypass (contatto
NA)
Condizioni ambientali
Temperatura
Temperatura di impiego
min -20
max + 60 C (con derating> 40 C)
Temperatura di stoccaggio
min -40
max +80
Altitudine massima m 1000
Umidit relativa % <95 senza condensa a 40 C Grado di inquinamento 2 Categoria di installazione III Custodia Montaggio Fissaggio a vite o guida DIN 35mm Grado di protezione IP IP20 Dimensioni (L x A x P) mm 45 x 125 x 109.8 Peso prodotto Kg 0.5 Classificazione ETIM ETIM 8.0 EC000640 - Starter progressivo
