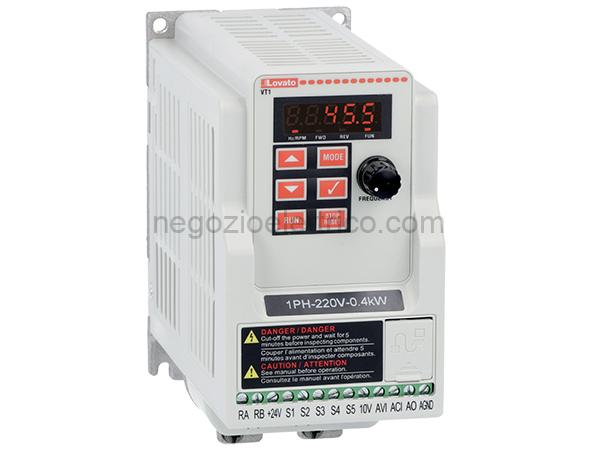

LOVVT104A240 inverter monof. 0,4kw uscita trif.240vac

Descrizione

Scheda Tecnica
Denominazione del Azionamenti a velocit variabile
prodotto
Tipo VT104A240
Caratteristiche generali
Tensione nominale di Monofase 200 … 240VAC 50 / 60Hz
alimentazione
Tensione nominale di VAC Trifase 0…240VAC 0-599Hz
uscita
Corrente nominale di A 2.6
uscita
Potenza nominale di kW 0.4
uscita
Potenza nominale di HP 0.5
uscita
Filtro EMC Soppressore EMC integrato cat. C2
Porta di comunicazione Built-in RS485 port, Modbus-RTU, Modbus-ASCII and BACnet protocols
Caratteristiche tecniche
Tipo di ingresso Monofase
Tensione nominale di VAC 200…240
rete
Campo di funzionamento VAC 170264
tensione di rete
Frequenza nominale di Hz 50/60
rete
Corrente nominale di
ingresso senza 7.2
induttanza di linea
Tipo di uscita Trifase
Tensione di uscita VAC 0…240
Frequenza di uscita Hz 0…599
Sovraccarico di %/s 150% for 60s
corrente
Apparent output power 1
Chopper di frenatura No
Sistema di Naturale
raffreddamento
Frequenza di 116kHz
commutazione
Funzioni
Modalit controllo V/f linear, V/f quadratic, V/f multi-point , sensorless vector control
motore
Segnali di riferimento Frontal potentiometer External potentiometer 110k Voltage signals:
velocit 010VDC Current signals: 0/420mA Buttons on front keyboard Door-mount
keyboard 7 preset speeds via digital inputs RS485 port
Controllo a 3 fili Si
Curve a S Si
Compensazione Si
scorrimento
Ricarica al volo della No
velocit
Accesso al bus DC No
Frenatura in DC Si
Iniezione DC Si
all’avviamento
Controllo PID Yes
Sequencer (cicli
frequenza/tempo Si
programmabili)
Frequenze Si
preselezionate
Motopotenzimetro Si
Diverse configurazioni
di parametri Main/alternative run command select Main/alternative frequency command select
selezionabili
Funzione scambio set No
parametri
Men parametri No
favoriti
Autotuning Si
Funzione di sicurezza No
Safe Torque Off (STO)
Ingresso sonda PTC Si
Protezioni Motor overload Drive overload Overvoltage Undervoltage Phase loss
Overtemperature Overspeed
Funz. speciali Multi-pump PID for the control of up to 4 VT1… drives in master-slave
configuration
Ingressi e Uscite
Numero di ingressi n5
digit.
Tipo ingressi digit. PNP logic
Numero di uscite digit. n1
Configurazione uscite 1 relay output with NO contact
digit.
Portata contatti di 1A 250VAC, 1A 30VDC
uscita
Numero di ingressi n2
analog.
Tipo ingressi analog. 1 voltage analog input 0…10VDC 1 current analog input 0/4…20mA
Numero di uscite n1
analog.
Tipo uscite analog. 010VDC
Condizioni ambientali
Temperatura
Temperatura di impiego
min -10
max +50
Declassamento di from 40 to 50C with derating of the output current of 6%/C
corrente
Temperatura di stoccaggio
min -20
max +60
Umidit relativa % <95 Altitudine massima m 3000m (over 1000m derate the rated current by 2%/100m) Grado di inquinamento 2 massimo Custodia Posizione di Verticale installazione Grado di protezione IP IP20 Dimensioni (L x A x P) mm 72 x 141 x 141 Peso prodotto Kg 1 Classificazione ETIM ETIM 8.0 EC001857 - Convertitore di frequenza =< 1 Kv
