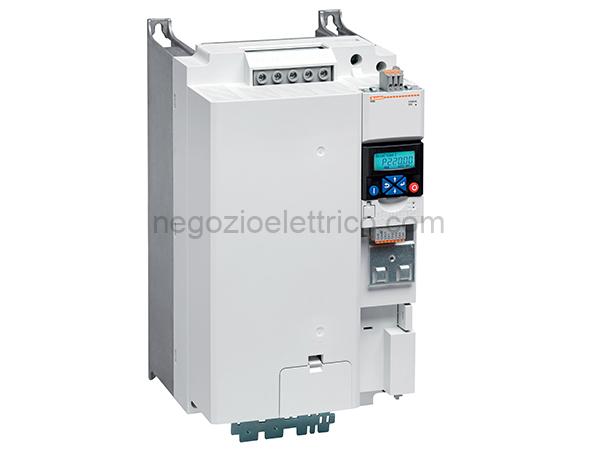

LOVVLB30150A480 inverter trifase 15kw 400v con filtro

Descrizione

Scheda Tecnica
Denominazione del Azionamenti a velocit variabile
prodotto
Tipo VLB3
Caratteristiche generali
Tensione nominale di Trifase 400 480VAC 50 / 60Hz
alimentazione
Tensione nominale di VAC Trifase 0480VAC 0-599Hz
uscita
Corrente nominale di A 32 (heavy load) / 38.4 (standard load)
uscita
Potenza nominale di kW 15 (Heavy load) / 18.5 (Standard load)
uscita
Potenza nominale di HP 20 (Heavy load) / 25 (Standard load)
uscita
Filtro EMC Soppressore EMC integrato cat. C2
Porta di comunicazione RS485 integrato, protocollo Modbus RTU
Caratteristiche tecniche
Tipo di ingresso Trifase
Tensione nominale di VAC 400…480
rete
Campo di funzionamento VAC 340528
tensione di rete
Frequenza nominale di Hz 50/60
rete
Limiti di funzionamento Hz 4565
frequenza di rete
Corrente nominale di
ingresso senza 38.7 (heavy load) / 48 (standard load)
induttanza di linea
Corrente nominale di
ingresso con induttanza 28.8 (heavy load) / 36 (standard load)
di linea
Tipo di uscita Trifase
Tensione di uscita VAC 0480
Frequenza di uscita Hz 0599
Sovraccarico di %/s 150% per 60s~ 200% per 3s
corrente
Apparent output power 22 (heavy load) / 26 (standard load)
Potenza dissipata 4kHz: 360W (heavy load) / 430 (standard load)
Chopper di frenatura Si
Frequenza di 216kHz
commutazione
Lunghezza massima del cavo motore
Schermato
Senza categoria EMC m 100
Categoria C1 m 3
Categoria C2 m 20
Categoria C3 m 35
Non schermato
Senza categoria EMC m 200
Funzioni
V / f lineare, coppia quadratica, controllo vettoriale sensorless, modalit ECO,
Modalit controllo servocomando con feedback encoder, curva V / f multipoint, controllo V / f ad anello
motore chiuso con feedback encoder, setpoint di coppia, controllo sensorless per motori
sincroni
Potenziometro esterno 0 10k, segnali di tensione: 0 10VDC o -10 + 10VDC,
Segnali di riferimento segnali di corrente: 0/4 20mA, pulsanti sulla tastiera frontale, Kit di
velocit installazione per montaggio su porta, 15 velocit preimpostate tramite ingressi
digitali, motopotenziometr
Controllo a 3 fili Si
Curve a S Si
Compensazione Si
scorrimento
Ricarica al volo della Si
velocit
Accesso al bus DC Si
Frenatura in DC Si
Iniezione DC Si
all’avviamento
Controllo PID S, con funzione sleep e risciacquo
Sequencer (cicli
frequenza/tempo Si
programmabili)
Frequenze Si
preselezionate
Motopotenzimetro Si
Diverse configurazioni
di parametri Si
selezionabili
Funzione scambio set Si
parametri
Men parametri Si
favoriti
Autotuning No
Funzione di sicurezza Optional
Safe Torque Off (STO)
Ingresso sonda PTC Si
Sovracorrente, cortocircuito in uscita e dispersione verso terra, sovratensione,
Protezioni sottotensione, perdita di fase, sovraccarico termico del motore (i2t), velocit
eccessiva, inversione di velocit
Funz. speciali Controllo PID multi-pompa (1 pompa principale regolata + 2 pompe ausiliarie attivate
in modo diretto in caso di necessit )
Ingressi e Uscite
Numero di ingressi n5
digit.
Tipo ingressi digit. Logica PNP o NPN selezionabile
Numero di uscite digit. n2
Configurazione uscite 1 uscita rel con contatto in scambio (C / O-SPDT) + 1 uscita digitale
digit.
Portata contatti di Uscita rel: 3A 250VAC Uscita digitale: 100mA max 30VDC
uscita
Numero di ingressi n2
analog.
Tipo ingressi analog. Configurabile 0/2 10VDC, -10 + 10VDC, 0 5VDC, 0/4 20mA
Numero di uscite n1
analog.
Tipo uscite analog. configurabile come 0 … 10VDC, 0 5VDC, 2 10VDC, 0/4 20mA
Condizioni ambientali
Temperatura
Temperatura di impiego
min -10
max +55
Declassamento di Frequenza di commutazione 2 o 4kHz: 2,5% / C oltre 45 C~ frequenza di
corrente commutazione 8 o 16 kHz: 2,5% / C oltre 40 C
Temperatura di stoccaggio
min -25
max +60
Umidit relativa % 5 … 95% (senza condensa)
Altitudine massima m 4000m (over 1000m derate the rated current by 5%/1000m)
Grado di inquinamento 2
massimo
Categoria di III fino a 2000 m di altitudine (II sopra i 2000 m)
sovratensione
Custodia
Posizione di Verticale
installazione
Grado di protezione IP IP20
Dimensioni (L x A x P) mm 204.5 x 366 x 222
Peso prodotto Kg 10.65
Classificazione ETIM
ETIM 8.0 EC001857 – Convertitore di frequenza =< 1 Kv
