LOVTMST temporizzatore mod.y/d 24/48vcc24/240vca

Descrizione

Scheda Tecnica

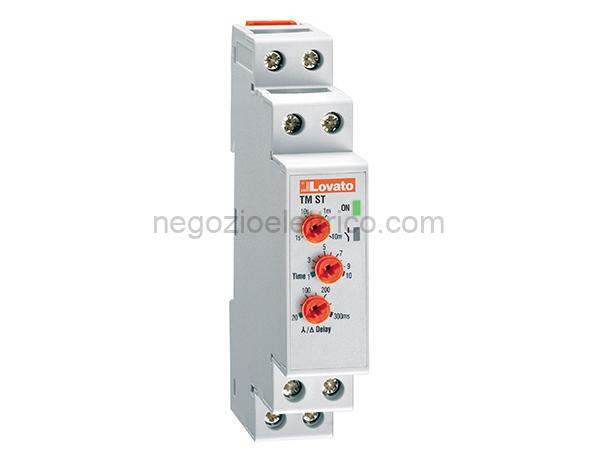

Denominazione del prodotto Temporizzatore
Tipo TMST
Numero di moduli DIN 1
Caratteristiche generali
Temporizzatore per avviamento
Descrizione stella-triangolo, multiscala,
multitensione
Funzione Stella-triangolo
Alimentazione
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 24
max VAC 240
DC
min VDC 24
max VDC 48
Frequenza nominale Hz 50/60
Campo di funzionamento tensione 0.85…1.1 Us
Potenza massima assorbita / dissipata W 1.2VA/0.8W (24…48VAC/DC), 1.6VA/
0.9W (110…240VAC/DC)
Immunit alle microinterruzioni ms 40
Circuito di temporizzazione
Campi di regolazione tempo Multiscala 0.1…1s / 1…10s /
6…60s / 1…10min
Errore di impostazione % <9 Errore di ripetibilit % <0.5 Errore variazioni di tensione % <0.1 Errore variazioni di temperatura % <0.2 Tempo di ripristino Durante la temporizzazione ms 100 A tempo scaduto ms 50 Uscite a rel Numero di rel N 1 Configurazione contatti 1 con 2 NA con poli comuni Massima tensione di commutazione VAC 250 Corrente convenzionale termica in A 8 aria libera Ith IEC Designazione secondo UL/CSA e IEC/EN B300 60947-5-1 Isolamento (ingresso-uscita) Tensione nominale di isolamento Ui V 250 Tensione nominale di tenuta ad kV 4 impulso (Uimp) Tensione di tenuta alla frequenza di kV 2 esercizio Connessioni Attacchi tipo A vite Coppia di serraggio (Max) Coppia di serraggio max Nm 0.8 Coppia di serraggio max Ibin 7 / 7...9 UL Sezione dei conduttori AWG/Kcmil min 2412 max 1218 IEC min mm 0.2 max mm 4 Manovre Durata meccanica cycles 30000000 Durata elettrica (con carico cycles 100000 nominale) Condizioni ambientali Temperatura Temperatura di impiego min C -20 max C +60 Temperatura di stoccaggio min C -30 max C +80 Umidit relativa % <90% Grado di inquinamento massimo 2 Categoria di sovratensione III Custodia Esecuzione (n moduli) 1 Materiale Poliammide autoestinguente Montaggio Guida DIN 35 mm Grado di protezione IP40 on front, IP20 terminals Dimensioni (L x A x P) mm 17.5 x 104.7 x 64.9 Peso prodotto g 90 Classificazione ETIM ETIM 8.0 EC001439 - Rel a tempo
