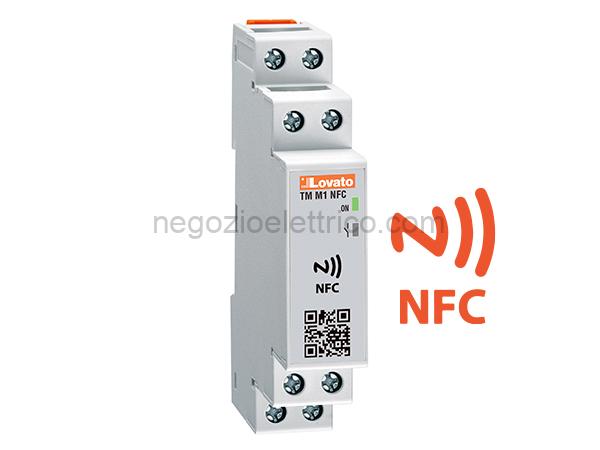

LOVTMM1NFC temporizz. modul. multifunz. 12/240v nfc

Descrizione

Scheda Tecnica
Denominazione del Temporizzatore
prodotto
Tipo TMM1NFC
Numero di moduli 1
DIN
Caratteristiche generali
Descrizione Temporizzatore multifunzione, Programmabile con NFC, multiscala,
multitensione
Funzione Multifunzioni
Alimentazione
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 12
max VAC 240
DC
min VDC 12
max VDC 240
Frequenza Hz 50/60
nominale
Campo di
funzionamento 0.85…1.1 Us
tensione
Potenza massima
assorbita / W 0.6VA/0.3W (12…48VAC/DC), 1.6VA/1.2W (110…240VAC/DC)
dissipata
Immunit alle ms 25
microinterruzioni
Circuito di temporizzazione
Campi di Multiscale 0.1s999days programmable via NFC and
LOVATO NFC
regolazione tempo App
Errore di % <0.1 ripetibilit Errore variazioni % <0.1 di tensione Errore variazioni % <0.2 di temperatura Ingresso di comando esterno Durata minima ms 25 Tempo di Permanente inserzione Tempo di ripristino Durante la ms 100 temporizzazione A tempo scaduto ms 50 Uscite a rel Numero di rel N 1 Configurazione 1 ritardato in scambio contatti Massima tensione VAC 250 di commutazione Corrente convenzionale A 8 termica in aria libera Ith IEC Designazione secondo UL/CSA e B300 IEC/EN 60947-5-1 Isolamento (ingresso-uscita) Tensione nominale V 250 di isolamento Ui Tensione nominale di tenuta ad kV 4 impulso (Uimp) Tensione di tenuta alla kV 2 frequenza di esercizio Connessioni Attacchi tipo A vite Coppia di serraggio (Max) Coppia di Nm 0.8 serraggio max Coppia di Ibin 7 / 7...9 UL serraggio max Sezione dei conduttori AWG/Kcmil min 2412 max 1218 IEC min mm 0.2 max mm 4 Manovre Durata meccanica cycles 30000000 Durata elettrica (con carico cycles 100000 nominale) Condizioni ambientali Temperatura Temperatura di impiego min C -20 max C +60 Temperatura di stoccaggio min C -30 max C +80 Umidit relativ% <90% Grado di inquinamento 2 massimo Categoria di III sovratensione Custodia Esecuzione (n 1 moduli) Materiale Poliammide autoestinguente Montaggio Guida DIN 35 mm Grado di IP40 on front, IP20 terminals protezione Dimensioni (L x A mm 17.5 x 104.7 x 64.9 x P) Peso prodotto g 86 Classificazione ETIM ETIM 8.0 EC001439 - Rel a tempo
