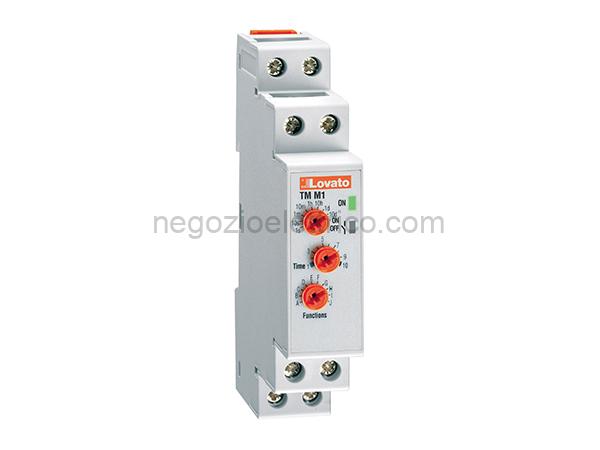

LOVTMM1 temporizzatore modul.multifunz. 12/240v

Descrizione

Scheda Tecnica
Denominazione del Temporizzatore
prodotto
Tipo TMM1
Numero di moduli 1
DIN
Caratteristiche generali
Descrizione Temporizzatore multifunzione, multiscala, multitensione, 1 rel in
uscita
Funzione Multifunzioni
Alimentazione
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 12
max VAC 240
DC
min VDC 12
max VDC 240
Frequenza Hz 50/60
nominale
Campo di
funzionamento 0.85…1.1 Us
tensione
Potenza massima
assorbita / W 0.6VA/0.3W (12…48VAC/DC), 1.6VA/1.2W (110…240VAC/DC)
dissipata
Immunit alle ms 25
microinterruzioni
Circuito di temporizzazione
Campi di Multiscala 0.1…1s / 1…10s / 6…60s / 1…10min / 6min…1h /
regolazione tempo 1…10h / 0.1…1gg / 1…10gg / ON only / OFF only
Errore di % <9 impostazione Errore di % <0.5 ripetibilit Errore variazioni % <0.1 di tensione Errore variazioni % <0.2 di temperatura Ingresso di comando esterno Durata minima ms 25 Tempo di Permanente inserzione Tempo di ripristino Durante la ms 100 temporizzazione A tempo scaduto ms 50 Uscite a rel Numero di rel N 1 Configurazione 1 ritardato in scambio contatti Massima tensione VAC 250 di commutazione Corrente convenzionale A 8 termica in aria libera Ith IEC Designazione secondo UL/CSA e B300 IEC/EN 60947-5-1 Isolamento (ingresso-uscita) Tensione nominale V 250 di isolamento Ui Tensione nominale di tenuta ad kV 4 impulso (Uimp) Tensione di tenuta alla kV 2 frequenza di esercizio Connessioni Attacchi tipo A vite Coppia di serraggio (Max) Coppia di Nm 0.8 serraggio max Coppia di Ibin 7 / 7...9 UL serraggio max Sezione dei conduttori AWG/Kcmil min 2412 max 1218 IEC min mm 0.2 max mm 4 Manovre Durata meccanica cycles 30000000 Durata elettrica (con carico cycles 100000 nominale) Condizioni ambientali Temperatura Temperatura di impiego min C -20 max C +60 Temperatura di stoccaggio min C -30 max C +80 Umidit relativ% <90% Grado di inquinamento 2 massimo Categoria di III sovratensione Custodia Esecuzione (n 1 moduli) Materiale Poliammide autoestinguente Montaggio Guida DIN 35 mm Grado di IP40 on front, IP20 terminals protezione Dimensioni (L x A mm 17.5 x 104.7 x 64.9 x P) Peso prodotto g 86 Classificazione ETIM ETIM 8.0 EC001439 - Rel a tempo
