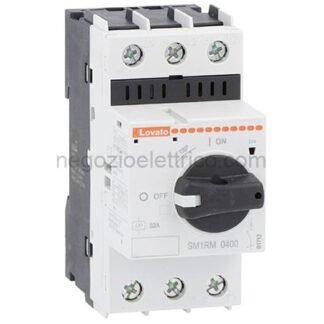

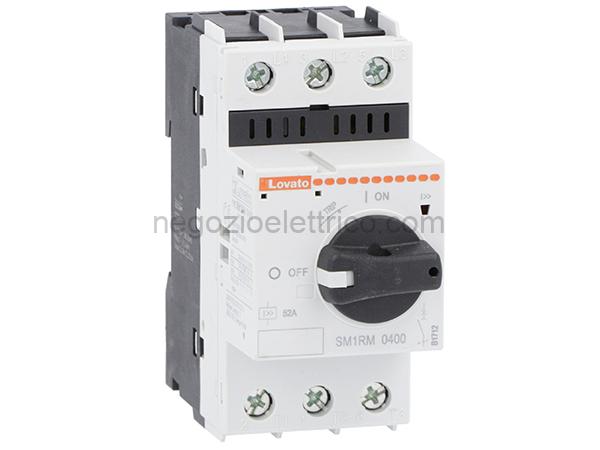

LOVSM1RM0650 salvamotore magnetico sm1rm 6,5a

Descrizione

Scheda Tecnica
Denominazione del prodotto Motor protection circuit breakers
Tipo SM1RM
Caratteristiche elettriche
Protezione magnetica Yes
Protezione termica No
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Frequenza nominale Hz 50/60
Corrente nominale (In) A 6.5
Intervento magnetico 13xIn
Dissipazione termica totale W 5…15
Potere di interruzione di servizio in cortocircuito (Ics) in AC
230V kA 100
400V kA 100
440V kA 100
500V kA 100
690V kA 2
Potere di interruzione estremo in cortocircuito (Icu) in AC
230V AC kA 100
400V AC kA 100
440V AC kA 100
500V AC kA 100
690V AC kA 4
Categoria di utilizzazione A
Manovre
Durata meccanica cycles 100000
Durata elettrica cycles 100000
Caratteristiche meccaniche
Coppia di serraggio terminali
min Nm 2.5
max Nm 3
min Ibin 1.8
max Ibin 2.2
Sezione dei conduttori
AWG/Kcmil
min 16
max 8
Flessibili senza terminale
min mm 1
max mm 10
Attrezzo giravite PH2
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -50
max C +80
Temperatura di compensazione
min C -20
max C +50
Altitudine massima m 3000
Posizione di montaggio
Ammessa Qualsiasi
Fissaggio Su guida DIN da 35 mm
Peso prodotto g 390
Dati tecnici UL
Motor Disconnect
at 480V kA 30
at 600V kA 30
protection Fuses or CB
Installazione gruppo motore
Group Motor Installation at 480V kA 30
Group Motor Installation at 600V kA 30
Group Motor Installation protection Fuse or CB
Tap Conductor Protection
at 480Y/277V kA 30
at 600Y/347V kA 30
UL508 / UL 60947-4-1 Manual Self Protected Combination Motor Controller (Type
E) Short circuit current
at 240V kA 30
at 480Y/277V kA 30
at 600Y/347V kA 30
Classificazione ETIM
ETIM 8.0 EC000074 – Interruttore automatico
salva motore
