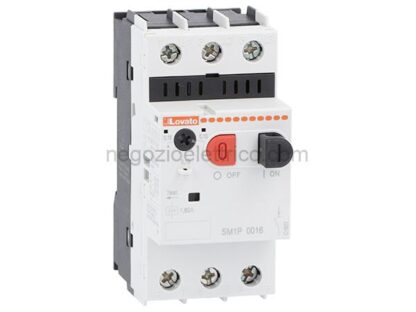

LOVSM1P0063 interruttore salvamotore sm1p 0,4-0,63a

Descrizione

Scheda Tecnica
Denominazione del prodotto Interruttore salvamotore
magnetotermico
Tipo SM1P
Caratteristiche elettriche
Numero di poli nr. 3
Protezione magnetica yes
Protezione termica yes
Sensibilit alla mancanza di fase Si
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Frequenza nominale Hz 50/60
Campo regolazione sganciatore termico 0.40.63
Corrente nominale (In) A 0.63
Intervento magnetico 13 x In
Dissipazione termica totale W 1.95
Potere di interruzione di servizio in cortocircuito (Ics) in AC
230V kA 100
400V kA 100
440V kA 100
500V kA 100
690V kA 100
Potere di interruzione estremo in cortocircuito (Icu) in AC
230V AC kA 100
400V AC kA 100
440V AC kA 100
500V AC kA 100
690V AC kA 100
Classe di intervento 10A
Categoria di utilizzazione A
Manovre
Durata meccanica cycles 100000
Durata elettrica cycles 100000
Caratteristiche meccaniche
Coppia di serraggio terminali
min Nm 2.5
max Nm 3
min Ibin 1.8
max Ibin 2.2
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
AWG/Kcmil
min 16
max 8
Flessibili senza terminale
min mm 1
Flessibili con terminale
min mm 1
Flessibile con terminale a forcella
min mm 1
Attrezzo giravite PH2
Protezione terminali di potenza IP20
secondo IEC/EN 60529
Lunghezza spelatura cavo
Circuito principale mm 1
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C 60
Temperatura di stoccaggio
min C -50
max C 80
Temperatura di compensazione
min C -20
max C 50
Altitudine massima m 3000
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 280
Dati tecnici UL
Motor Disconnect
at 240V kA 50
at 480V kA 50
at 600V kA 50
protection Fuse or CB
Installazione gruppo motore
Group Motor Installation at 240V kA 50
Group Motor Installation at 480V kA 50
Group Motor Installation at 600V kA 50
Group Motor Installation protection Fuse or CB
Tap Conductor Protection
at 480Y/277V kA 50
at 600Y/347V kA 50
UL508 / UL 60947-4-1 Manual Self Protected Combination Motor Controller (Type
E) Short circuit current
at 240V kA 50
at 480Y/277V kA 50
at 600Y/347V kA 50
Maximum UL/CSA horsepower ratings single-phase
110V-120V HP –
220V-240V HP –
Maximum UL/CSA horsepower ratings three-phase, 3-pole
200V-208V HP –
220V-240V HP –
440V-480V HP –
550V-600V HP –
Classificazione ETIM
ETIM 8.0 EC000074 – Interruttore automatico
salva motore
