Descrizione
Scheda Tecnica

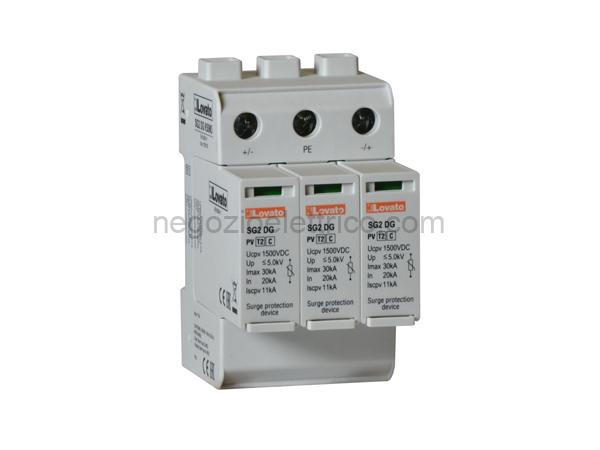

Denominazione del prodotto Scaricatore di sovratensione (SPD)
Tipo SG2
Tipo di tensione di funzionamento DC
Applicazione DC Power lines
Numero di moduli DIN 3
Caratteristiche elettriche
Tensione di funzionamento nominale VDC 1500
DC
Tensione massima continuativa Ucpv V 1500
Corrente massima di scarica Imax 8/ kA 30
20 (L-N/N-PE)
Livello di protezioneUp (L-N/N-PE) kV <5.0
Tempo di intervento ta (L-N/N-PE) ns <25
Protezione termica YES
Fusibile di backup (IEC) per Class/A Not needed
alimentazione con Isc >100A
Corrente massima di corto circuito kA 11
Iscpv
Indicazione di stato – funzionamento Frontal indication
/ fine vita
Condizioni ambientali
Temperatura di impiego
min C -40
max C 85
Altitudine massima m 2000
Caratteristiche meccaniche
Fissaggio Guida DIN
Sezione dei conduttori Flessibili mm 25
max (IEC)
Sezione dei conduttori Rigidi max mm 35
(IEC)
Peso prodotto g 444
Contatto ausiliario per remotizzazione stato
Corrente nominale a
48V DC A 0.5
Classificazione ETIM
ETIM 8.0 EC000941 – Limitatore di
sovratensione per rete elettrica
