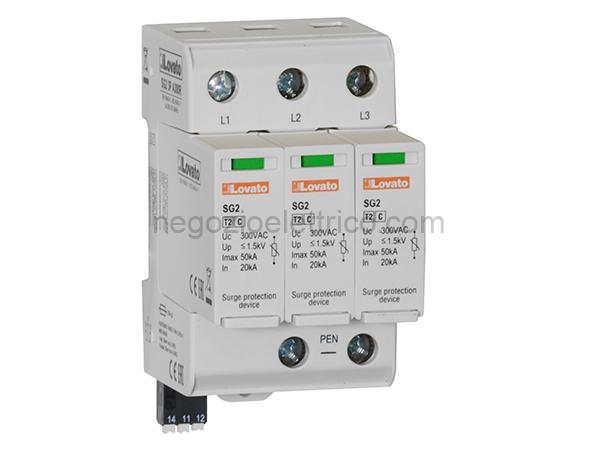

LOVSG23PA300R scaricatore di sovrat. tipo 2 3p +r.c.

Descrizione

Scheda Tecnica
Denominazione del prodotto Scaricatore di sovratensione (SPD)
Tipo SG2
Tipo di tensione di funzionamento AC
Applicazione AC Power lines
Numero di poli 3P
Numero di moduli DIN 3
Uscita a rel Yes
SPD secondo IEC/EN 61643-11 YES
Caratteristiche elettriche
IEC Tensione massima continuativa Uc V 300
Corrente massima di scarica Imax 8/ kA 50
20 (L-N/N-PE)
Corrente nominale di scarica In 8/20 kA 20
(L-N/N-PE)
Livello di protezioneUp (L-N/N-PE) kV <1.5 Interruzione della corrente A No susseguente di rete If (N-PE) rms Tempo di intervento ta (L-N/N-PE) ns <25 Protezione termica YES Fusibile di backup per alimentazione Class/A 315A / 250A Gg con fusibile >315A (L-N/N-PE)
Corrente massima di corto circuito a kA 25 / 50
50Hz
Indicazione di stato – funzionamento Frontal indication/Aux contact
/ fine vita
Condizioni ambientali
Temperatura di impiego
min C -40
max C 85
Altitudine massima m 2000
Caratteristiche meccaniche
Fissaggio Guida DIN
Sezione dei conduttori Flessibili mm 25
max (IEC)
Sezione dei conduttori Rigidi max mm 35
(IEC)
Peso prodotto g 376
Contatto ausiliario per remotizzazione stato
Corrente nominale a
125V AC A 1
250V AC A 1
12V DC A 0.5
24V DC A 0.5
48V DC A 0.5
Classificazione ETIM
ETIM 8.0 EC000941 – Limitatore di
sovratensione per rete elettrica
