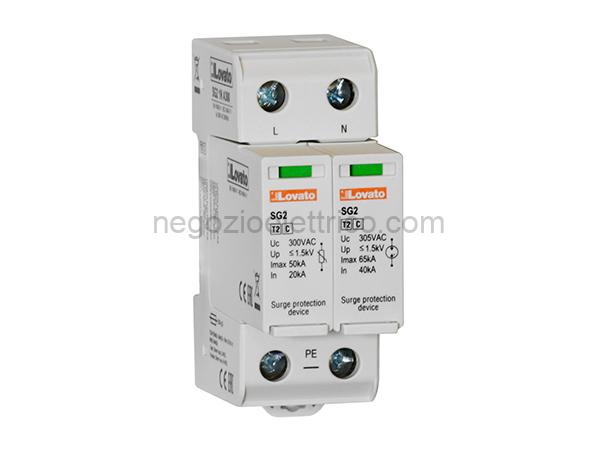

LOVSG21NA300 scaricatore di sovrat. tipo 2 1p+n

Descrizione

Scheda Tecnica
Denominazione del prodotto Scaricatore di sovratensione (SPD)
Tipo SG2
Tipo di tensione di funzionamento AC
Applicazione AC Power lines
Numero di poli 1P+N
Numero di moduli DIN 2
SPD secondo IEC/EN 61643-11 YES
Caratteristiche elettriche
IEC Tensione massima continuativa Uc V 300
Corrente massima di scarica Imax 8/ kA 50 / 65
20 (L-N/N-PE)
Corrente nominale di scarica In 8/20 kA 20 / 40
(L-N/N-PE)
Livello di protezioneUp (L-N/N-PE) kV <1.5 / <1.5 Interruzione della corrente A 100 susseguente di rete If (N-PE) rms Tempo di intervento ta (L-N/N-PE) ns <25 / 100 Protezione termica YES Fusibile di backup per alimentazione Class/A 315A / 250A Gg con fusibile >315A (L-N/N-PE)
Corrente massima di corto circuito a kA 25 / 50
50Hz
Indicazione di stato – funzionamento Frontal indication
/ fine vita
Condizioni ambientali
Temperatura di impiego
min C -40
max C 85
Altitudine massima m 2000
Caratteristiche meccaniche
Fissaggio Guida DIN
Sezione dei conduttori Flessibili mm 25
max (IEC)
Sezione dei conduttori Rigidi max mm 35
(IEC)
Peso prodotto g 234
Contatto ausiliario per remotizzazione stato
Corrente nominale a
48V DC A 0.5
Classificazione ETIM
ETIM 8.0 EC000941 – Limitatore di
sovratensione per rete elettrica
