Descrizione
Scheda Tecnica

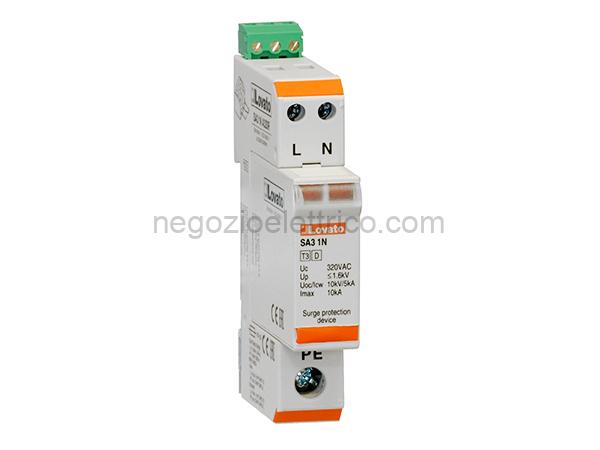

Denominazione del prodotto Scaricatore di sovratensione (SPD)
Tipo SA3
Tipo di tensione di funzionamento AC
Applicazione AC Power lines
Numero di poli 1P+N
Numero di moduli DIN 1
Uscita a rel Yes
SPD secondo IEC/EN 61643-11 YES
Caratteristiche elettriche
IEC Tensione massima continuativa Uc V 320
Tensione ad impulso combinato Uoc/ kV/kA 10 / 5
Isc 1,2/50- 8/20 (kV/kA)
Livello di protezioneUp (L-N/N-PE) kV <1.5 / <1.5
Tempo di intervento ta (L-N/N-PE) ns <100
Fusibile di backup per alimentazione Class/A 63A Gg
con fusibile >63A (L-N/N-PE)
Corrente massima di corto circuito a kA 10
50Hz
Indicazione di stato – funzionamento Frontal indication/Aux contact
/ fine vita
Condizioni ambientali
Temperatura di impiego
min C -40
max C 85
Altitudine massima m 2000
Caratteristiche meccaniche
Fissaggio Guida DIN
Sezione dei conduttori Flessibili mm 4 (L,N) / 25 (PE)
max (IEC)
Sezione dei conduttori Rigidi max mm 6 (L,N) / 35 (PE)
(IEC)
Peso prodotto g 140
Contatto ausiliario per remotizzazione stato
Corrente nominale a
125V AC A 3
250V AC A 0.5
Classificazione ETIM
EC000942 – Dispositivo di
ETIM 8.0 protezione contro le sovratensioni
per apparecchiature
