Descrizione
Scheda Tecnica

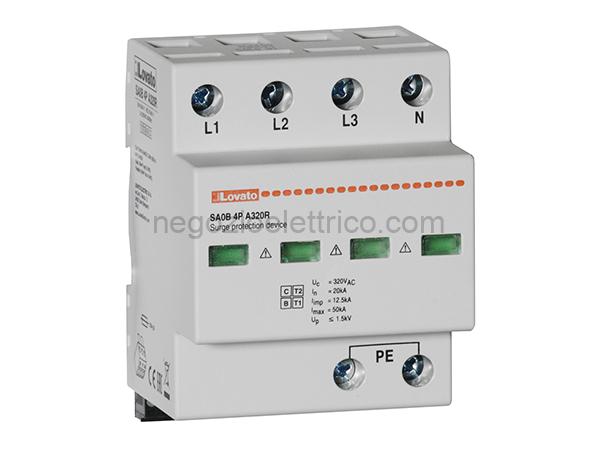

Denominazione del prodotto Scaricatore di sovratensione (SPD)
Tipo SA0B
Tipo di tensione di funzionamento AC
Applicazione AC Power lines
Numero di poli 4P
Numero di moduli DIN 4
Uscita a rel Yes
SPD secondo IEC/EN 61643-11 YES
Caratteristiche elettriche
IEC Tensione massima continuativa Uc V 320
Corrente impulsiva Iimp 10/350 (L-N/ kA 12.5
N-PE)
Corrente massima di scarica Imax 8/ kA 50
20 (L-N/N-PE)
Corrente nominale di scarica In 8/20 kA 20
(L-N/N-PE)
Livello di protezioneUp (L-N/N-PE) kV <1.5
Sovratensione temporanea (TOV) Ut V 334
(L-N per 5s)
Sovratensione temporanea safe fail V 438
(TOV) (L-N per 120min)
Interruzione della corrente A No
susseguente di rete If (N-PE) rms
Tempo di intervento ta (L-N/N-PE) ns <25
Protezione termica YES
Fusibile di backup per alimentazione Class/A 250A gG
con fusibile >250A (L-N/N-PE)
Corrente massima di corto circuito a kA 50
50Hz
Indicazione di stato – funzionamento Frontal indication/Aux contact
/ fine vita
Condizioni ambientali
Temperatura di impiego
min C -40
max C 85
Altitudine massima m 2000
Caratteristiche meccaniche
Fissaggio Guida DIN
Sezione dei conduttori Flessibili mm 25
max (IEC)
Sezione dei conduttori Rigidi max mm 35
(IEC)
Peso prodotto g 600
Contatto ausiliario per remotizzazione stato
Tipo di contatto CO
Corrente nominale a
125V AC A 3
250V AC A 0.5
Classificazione ETIM
ETIM 8.0 EC001457 – Scaricatore combinato
per sistemi di alimentazione
