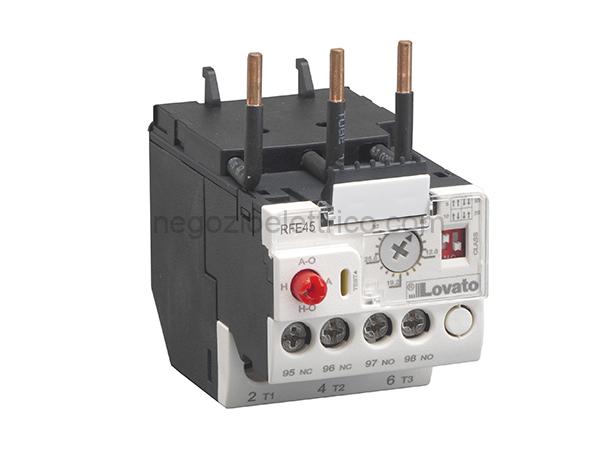

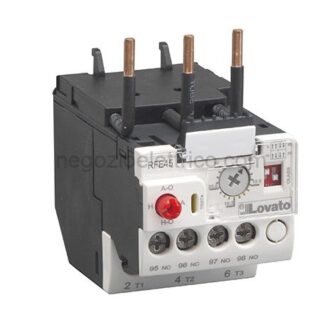

LOVRFE450200 rele termico elettronico 0,4…2a

Descrizione

Scheda Tecnica
Denominazione del prodotto RFE45
Tipo Motor protection relay
Caratteristiche generali
Numero di poli nr. 3
Categoria di sovratensione III
Grado di inquinamento 3
Grado di protezione IP frontale IP20
Tipo di sganciatore Elettronico (termico)
Fusibile di protezione
gG (IEC) A 6
aM (IEC) A 4
Sensibilit alla mancanza di fase Si
Modalit di reset Manuale o automatico
Caratteristiche del circuito di potenza
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso kV 6
(Uimp)
Tensione di funzionamento nominale V 690
Frequenza di impiego
min Hz 50
max Hz 60
Corrente di impiego Ie
Corrente di impiego min A 0.4
Corrente di impiego max A 2
Classe di intervento 5 – 10 – 20 – 30
Pulsante di test Si
Indicazione intervento Si
Attacchi
tipo Vite e rondella
vite M4
larghezza morsetto mm 12
utensile Phillips 2
Coppia di serraggio terminali
min Nm 3.1
max Nm 3.1
min Ibin 2.3
max Ibin 2.3
Sezione dei conduttori
AWG/kcmil max 6
Caratteristiche del circuito ausiliario
Contatti ausiliari
NA nr. 1
NC nr. 1
Tensione nominale di isolamento IEC/EN V 690
Ausiliaria
Tensione nominale di tenuta ad impulso kV 6
(Uimp) Ausiliaria
Tensione di funzionamento nominale V 690
Ausiliaria
Corrente di impiego AC15
24V A 3
120V A 3
240V A 1.5
380V A 0.95
480V A 0.75
500V A 0.72
600V A 0.6
Corrente di impiego DC13
125V A 0.11
600V A 0.22
Corrente convenzionale termica in aria A 10
libera Ith IEC
Attacchi
tipo Circuito ausiliario Vite e rondella
vite Circuito ausiliario M3,5
larghezza morsetto Circuito ausiliario mm 7
utensile Circuito ausiliario Phillips 2
Sezione dei conduttori
Flessibili senza terminale max mm2.5
circuito ausiliario
Flessibili con terminale max Circuito mm2.5
ausiliario
Coppia di serraggio terminali
min Circuito ausiliario Nm 0.8
max Circuito ausiliario Nm 0.8
min Circuito ausiliario Ibin 0.6
max Circuito ausiliari Ibin 0.6
Designazione secondo UL/CSA e IEC/EN B600-R300
60947-5-1
Condizioni ambientali
Temperatura di impiego
min C-25
max C70
Temperatura di stoccaggio
min C-55
max C80
Temperatura di compensazione
min C-25
max C70
Altitudine massima m 3000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Peso prodotto g 195
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 2
a 600V A 2
Classificazione ETIM
ETIM 8.0 EC001080 – Rel elettronico di
sovraccarico
