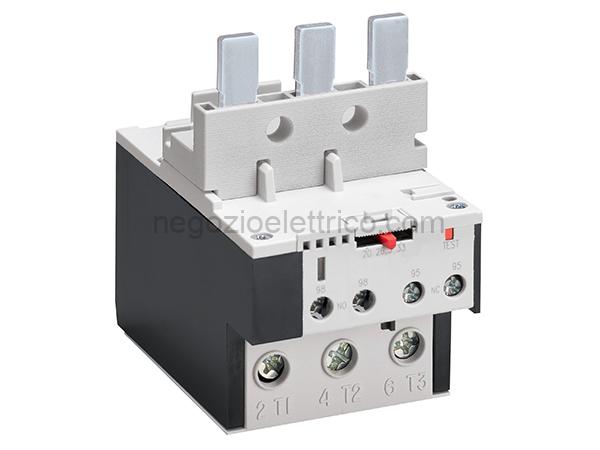

LOVRFA829500 rele’ termico 70-95a x bf94 aut mf

Descrizione

Scheda Tecnica
Denominazione del prodotto RFA110
Tipo Motor protection relay
Caratteristiche generali
Numero di poli nr. 3
Categoria di sovratensione III
Grado di inquinamento 3
Grado di protezione IP frontale IP20
Tipo di sganciatore Termico
Fusibile di protezione
gG (IEC) A 200
aM (IEC) A 100
K5 (UL) A 350
Sensibilit alla mancanza di fase Si
Modalit di reset Automatico
Caratteristiche del circuito di potenza
Tensione nominale di isolamento IEC/EN V 690
Tensione nominale di tenuta ad impulso kV 8
(Uimp)
Tensione di funzionamento nominale V 690
Frequenza di impiego
min Hz 0
max Hz 400
Corrente di impiego Ie
Corrente di impiego min A 70
Corrente di impiego max A 95
Classe di intervento 10A
Pulsante di test Si
Indicazione intervento Si
Attacchi
tipo Yoke clamp
vite M5
larghezza morsetto mm 9
utensile Phillips 2
Coppia di serraggio terminali
min Nm 3.9
max Nm 3.9
min Ibin 2.88
max Ibin 2.88
Sezione dei conduttori
AWG/kcmil max 2
Caratteristiche del circuito ausiliario
Contatti ausiliari
NA nr. 1
NC nr. 1
Tensione nominale di isolamento IEC/EN V 690
Ausiliaria
Tensione nominale di tenuta ad impulso kV 6
(Uimp) Ausiliaria
Tensione di funzionamento nominale V 690
Ausiliaria
Corrente di impiego AC15
24V A 1.5
120V A 1.5
240V A 0.75
Corrente convenzionale termica in aria A 10
libera Ith IEC
Attacchi
tipo Circuito ausiliario Vite e rondella
vite Circuito ausiliario M3,5
larghezza morsetto Circuito mm 8
ausiliario
utensile Circuito ausiliario Phillips 1
Sezione dei conduttori
Flessibili senza terminale max mm2.5
circuito ausiliario
Flessibili con terminale max Circuito mm2.5
ausiliario
Coppia di serraggio terminali
min Circuito ausiliario Nm 1
max Circuito ausiliario Nm 1
min Circuito ausiliario Ibin 0.74
max Circuito ausiliari Ibin 0.74
Designazione secondo UL/CSA e IEC/EN C300-R300
60947-5-1
Condizioni ambientali
Temperatura di impiego
min C-20
max C55
Temperatura di stoccaggio
min C-55
max C80
Temperatura di compensazione
min C-15
max C55
Altitudine massima m 3000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Peso prodotto g 365
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 95
a 600V A 95
Classificazione ETIM
ETIM 8.0 EC000106 – Rel di sovraccarico
termico
