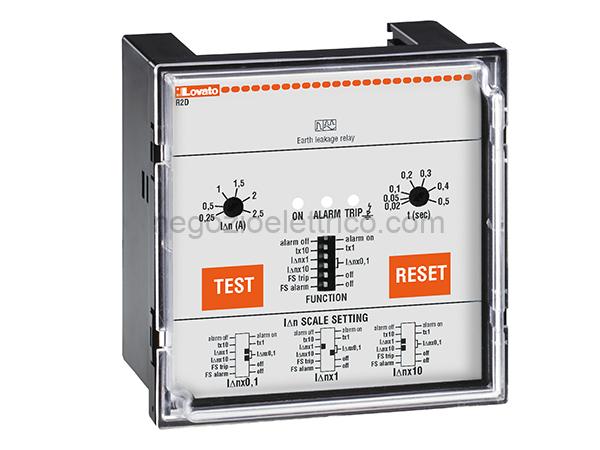

LOVR2D415 differenziale incasso 110/240/415v

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel differenziali di terra
Tipo R2D
Caratteristiche generali
Descrizione Da incasso con display e coperchio trasparente, a 2
soglie – controllo permanente circuito toroide-rel
Circuito di controllo
Toroide Esterno
Regolazioni
Set-point intervento (In)
(x0.1) A 0.025…0.25
(x1) A 0.25…2.5
(x10) A 2.5…25
(external multiplier) A 25…250
Set-point preallarme
I70% In (fisso)
Tempo di intervento
(tx1) s 0.02…0.5
(tx10) s 0.2…5
Presizione fattori di scala In e t Mediante dip-switches
Ripristino Automatico tramite chiusura del contatto remoto.
Manuale tramite pulsante frontale o contatto remoto
Pulsante di test Si
Controllo circuito di sgancio No
Alimentazione ausiliaria
Tensione nominale di alimentaz. 110-240-415VAC
ausiliaria Us
Limiti operativi 110125VAC or 220240VAC or 380415VAC
Contatti in uscita 2
Frequenza nominale Hz 50…60
Potenza assorbita max VA 4.5
Uscite a rel
Stato del rel Impostabile normalmente diseccitati oppure normalmente
eccitati
Configurazione contatti 2 in scambio (configurabili: 2 trip o 1 trip e 1
allarm)
Portata nominale contatti Ith 5A – 250VAC
Isolamenti
Tensione di tenuta alla frequenza di kV 2.5kV per 60s
esercizio
Segnalazioni
Presenza tensione ausiliaria (ON) Led Verde
Intervento rel (TRIP) LED Rosso
Preallarme (ALARM) LED Rosso
Connessioni
Attacchi tipo Fissi
Coppia di serraggio terminali
max Nm 0.5
max Ibin 4.5
Sezione dei conduttori
AWG/Kcmil
min 24
max 12
IEC
min mm 0.2
max mm 2.5
Manovre
Durata meccanica cycles 50000000
Durata elettrica cycles 300000
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -10
max C +60
Temperatura di stoccaggio
min C -20
max C +80
Umidit relativa % 90%
Custodia
Materiale Policarbonato autoestinguente
Montaggio Ad incasso
Grado di protezione IP40 frontale (con coperchio), IP20 sui terminali
Dimensioni (L x A x P) mm 96x96x75
Peso prodotto g 395
Classificazione ETIM
ETIM 8.0 EC001445 – Rel di monitoraggio correnti residue
