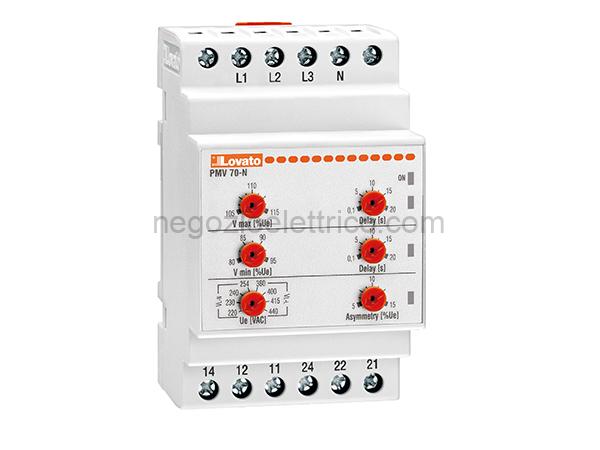

LOVPMV70NA240 rele’ prot.rete 3f/n 208/240v multifunz.

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel voltmetrici modulari
Tipo PMV70N
Caratteristiche generali
Minima e massima tensione AC,
Descrizione mancanza fase, mancanza, neutro ed
errata sequenza fasi e asimmetria
Tipo di sistema Trifase con / senza neutro
Alimentazione
Tensione ausiliaria (Us) Autoalimentato
Campo di funzionamento tensione 0.7…1.2 Ue
Frequenza nominale Hz 50/60 5%
Potenza assorbita max VA 27
Potenza massima dissipata W 1.9
Circuito di controllo
Tensione nominale da controllare
(Ue) min VAC 208
(Ue) max VAC 240
Set point tensione (%Ue)
min % 8095
max % 105115
Set point asimmetria (%Ue) % 515
Tempo di intervento s 0.120
Tempo di rispistino s 0.5
Isteresi al ripristino % 3
Intervento istantaneo per Ue Tensione <70% Ue Tipo di ripristino Automatico Errore di ripetibilit % <0.1 Tempo di intervento per mancanza ms 60 fase Uscite a rel Numero di rel N 2 Stato del rel Normalmente eccitato, diseccitati allo sgancio Configurazione contatti 2 in scambio Tensione di funzionamento nominale VAC 250 AC (IEC) Massima tensione di commutazione VAC 400 Corrente convenzionale termica in A 8 aria libera Ith IEC Designazione secondo UL/CSA e IEC/EN B300 60947-5-1 Durata elettrica (con carico cycles 100000 nominale) Durata meccanica cycles 30000000 Segnalazioni 1 LED verde per accensione e Segnalaz. intervento e 3 LED rossi per intervento Connessioni Attacchi tipo A vite Coppia di serraggio terminali max Nm 0.8 max Ibin 7 Sezione conduttori AWG/Kcmil min AWG 24 max AWG 12 IEC min mm 0.2 max mm 4 Isolamenti Tensione nominale di isolamento Ui V 600 Tensione nominale di tenuta ad kV 6 impulso (Uimp) Tensione di tenuta alla frequenza di kV 4 esercizio Condizioni ambientali Temperatura Temperatura di impiego min C -20 max C +60 Temperatura di stoccaggio min C -30 max C +80 Custodia Esecuzione (n moduli) 3 Materiale Poliammide autoestinguente Montaggio Guida DIN da 35 mm (IEC / EN 60715) Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali Dimensioni (L x A x P) mm 35.8 x 104.7 x 64.9 Peso prodotto g 200 Classificazione ETIM ETIM 8.0 EC001438 - Rel di monitoraggio tensione
