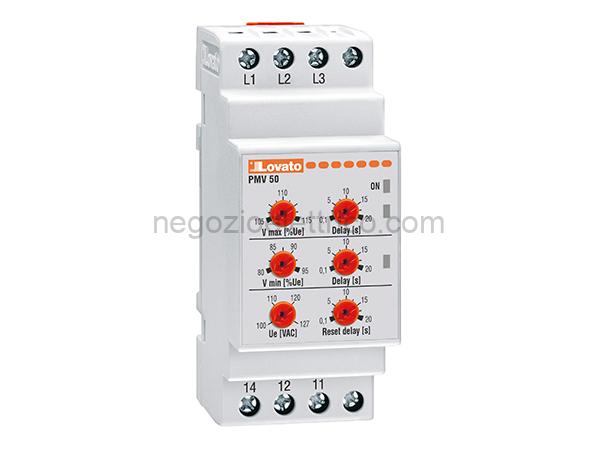

LOVPMV50A575 rele’ prot.rete 3f 380/575v multifunz.

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel voltmetrici modulari
Tipo PMV50
Caratteristiche generali
Minima e massima tensione AC,
Descrizione mancanza fase ed errata sequenza
fasi
Tipo di sistema Trifase senza neutro
Alimentazione
Tensione ausiliaria (Us) Autoalimentato
Campo di funzionamento tensione 0.7…1.2 Ue
Frequenza nominale Hz 50/60 5%
Potenza assorbita max VA 30
Potenza massima dissipata W 2.5
Circuito di controllo
Tensione nominale da controllare
(Ue) min VAC 380
(Ue) max VAC 575
Set point tensione (%Ue)
min % 8095
max % 105115
Tempo di intervento s 0.120
Tempo di rispistino s 0.120 (0.5 at power up)
Isteresi al ripristino % 3
Intervento istantaneo per Ue Tensione <70% Ue Tipo di ripristino Automatico Errore di ripetibilit % <0.1 Tempo di intervento per mancanza ms 60 fase Uscite a rel Numero di rel N 1 Stato del rel Normalmente eccitato, diseccitati allo sgancio Configurazione contatti 1 in scambio Tensione di funzionamento nominale VAC 250 AC (IEC) Massima tensione di commutazione VAC 400 Corrente convenzionale termica in A 8 aria libera Ith IEC Designazione secondo UL/CSA e IEC/EN B300 60947-5-1 Durata elettrica (con carico cycles 100000 nominale) Durata meccanica cycles 30000000 Segnalazioni 1 LED verde per accensione e Segnalaz. intervento e 2 LED rossi per intervento Connessioni Attacchi tipo A vite Coppia di serraggio terminali max Nm 0.8 max Ibin 7 Sezione conduttori AWG/Kcmil min AWG 24 max AWG 12 IEC min mm 0.2 max mm 4 Isolamenti Tensione nominale di isolamento Ui V 600 Tensione nominale di tenuta ad kV 6 impulso (Uimp) Tensione di tenuta alla frequenza di kV 4 esercizio Condizioni ambientali Temperatura Temperatura di impiego min C -20 max C +60 Temperatura di stoccaggio min C -30 max C +80 Custodia Esecuzione (n moduli) 2 Materiale Poliammide autoestinguente Montaggio Guida DIN da 35 mm (IEC / EN 60715) Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali Dimensioni (L x A x P) mm 35.8 x 104.7 x 64.9 Peso prodotto g 130 Classificazione ETIM ETIM 8.0 EC001438 - Rel di monitoraggio tensione
