Descrizione
Scheda Tecnica

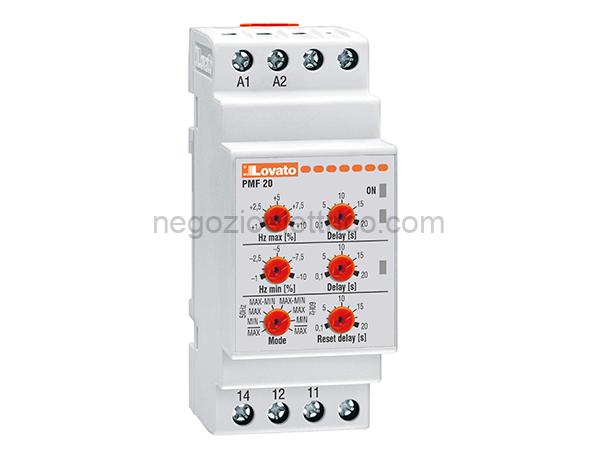

Denominazione del Rel frequenziometrici modulari
prodotto
Tipo PMF20
Caratteristiche generali
Descrizione Rel protezione di minima e massima frequenza
monofase
Tipo di sistema Monofase
Alimentazione
Tensione ausiliaria Autoalimentato
(Us)
Campo di funzionamento 0.851.1 Ue
tensione
Frequenza nominale Hz 50 or 60 Hz selectable
Potenza assorbita max VA 10
Potenza massima W 1.5
dissipata
Circuito di controllo
Tensione nominale da controllare
(Ue) min VAC 220
(Ue) max VAC 240
Set point frequenza (% freq. Nominale)
min % 9099
max % 101110
Tempo di intervento s 0.120
Tempo di rispistino s 0.120
Isteresi al ripristino % 0.5
Tipo di ripristino Automatico
Errore di ripetibilit% <0.1
Ingressi di tensione
Campo di frequenza Hz 4070
Uscite a rel
Numero di rel N 1
Stato del rel Normalmente eccitato, diseccitati allo sgancio
Configurazione contatti 1 in scambio
Tensione di
funzionamento nominale VAC 250
AC (IEC)
Massima tensione di VAC 400
commutazione
Corrente convenzionale
termica in aria libera A 8
Ith IEC
Designazione secondo
UL/CSA e IEC/EN 60947- B300
5-1
Durata elettrica (con cycles 100000
carico nominale)
Durata meccanica cycles 30000000
Segnalazioni
Segnalaz. 1 LED verde per accensione e intervento e 2 LED
rossi per intervento minimo / massimo
Connessioni
Attacchi tipo A vite
Coppia di serraggio terminali
max Nm 0.8
max Ibin 7
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm 0.2
max mm 4
Isolamenti
Tensione nominale di V 575
isolamento Ui
Tensione nominale di
tenuta ad impulso kV 6
(Uimp)
Tensione di tenuta alla kV 4
frequenza di esercizio
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Esecuzione (n moduli) 2
Materiale Poliammide autoestinguente
Montaggio Guida DIN da 35 mm (IEC / EN 60715)
Grado di protezione IP40 frontale~ IP20 sui terminali
(IEC)
Dimensioni (L x A x P) mm 35.8 x 104.7 x 64.9
Peso prodotto g 125
Classificazione ETIM
ETIM 8.0 EC001442 - Frequenzimetro
