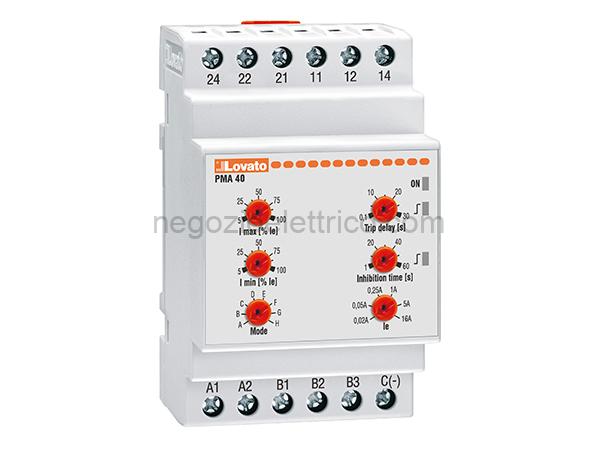

LOVPMA40240 rele’ amp.1f 24-240vac/dc min e max corr

Descrizione

Scheda Tecnica
Denominazione del Rel amperometrici modulari
prodotto
Tipo PMA40
Caratteristiche generali
Descrizione Rel amperometrico monofase di minima e massima corrente AC/DC
multiscala
Tipo di sistema Monofase e trifase
Alimentazione
Tensione ausiliaria 24240VAC/DC
(Us)
Campo di
funzionamento 0.851.1 Us
tensione
Frequenza nominale Hz 50/60 5%
Potenza assorbita VA 7
max
Potenza massima W 1.7
dissipata
Circuito di controllo
Corrente nominale A 0.02 – 0.05 – 0.25 – 1 – 5 – 16
(Ie)
Sovraccaricabilit (50mA – 1A inputs) 5Ie for 1s – 10Ie for 10ms – Constant 2Ie (16A
inputs) 5Ie for 1s – 160A for 10ms – Constant 16A
Inserzione Diretto o tramite trasformatore di corrente
Set-point corrente (% Ie)
max % 5100
Tempo di intervento s 0.130
Isteresi al % 3
ripristino
Tempo di inibizione s 160
Tipo di ripristino Automatico o manuale
Errore di % 1% con parametri costanti
ripetibilit
Uscite a rel
Numero di rel N 2
Stato del rel Normalmente eccitato / diseccitato (selezionabile)
Configurazione 2x 1 in scambio per ogni uscita
contatti
Tensione di
funzionamento VAC 250
nominale AC (IEC)
Massima tensione di VAC 400
commutazione
Corrente
convenzionale A 8
termica in aria
libera Ith IEC
Designazione
secondo UL/CSA e B300
IEC/EN 60947-5-1
Durata elettrica
(con carico cycles 100000
nominale)
Durata meccanica cycles 30000000
Segnalazioni
Segnalaz. 1 LED verde per accensione / inibizione e 2 LED rossi per
intervento max / min
Connessioni
Coppia di serraggio terminali
max Nm 0.8
max Ibin 7
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm 0.2
max mm 4
Isolamenti
Tensione nominale V 415
di isolamento Ui
Tensione nominale
di tenuta ad kV 4
impulso (Uimp)
Tensione di tenuta
alla frequenza di kV 2.5
esercizio
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Esecuzione (n 3
moduli)
Materiale Poliammide autoestinguente
Montaggio Custodia modulare DIN 43880
Grado di protezione IP40 frontale~ IP20 sui terminali
(IEC)
Dimensioni (L x A x mm 53.5 x 104.7 x 64.9
P)
Peso prodotto g 166
Classificazione ETIM
ETIM 8.0 EC001440 – Rel di monitoraggio corrente
