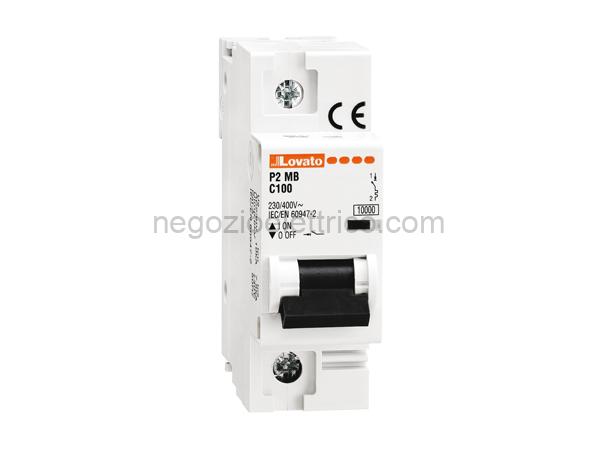

LOVP2MB1PC100 interrutt. magnetotermico 1p c 100a 10ka

Descrizione

Scheda Tecnica
Denominazione del prodotto Interruttore magnetotermico
Tipo P2 MB
Numero di moduli DIN 1.5
Conformit IEC / UL1077
Caratteristiche elettriche
Tensione nominale di isolamento IEC/EN V 400
Tensione nominale di tenuta ad impulso kV 6
(Uimp)
Tensione di funzionamento nominale AC VAC 230/400
(IEC)
Frequenza nominale Hz 50/60
Corrente nominale (In) A 100
Curva di intervento C
Corrente di cortocircuito (IEC) kA 10
Potenza dissipata per polo max W 14
Condizioni ambientali
Temperatura di impiego
min C-35
max C70
Temperatura di stoccaggio
min C-40
max C80
Altitudine massima m 2000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Fissaggio Guida DIN 35mm
Coppia di serraggio terminali
max Nm 3
max Ibin 22
Attacchi utensile Pz 2
Sezione dei conduttori
IEC
min mm2.5
max mm50
AWG/Kcmil
min 14
max 1/0
Peso prodotto g 166
Grado di protezione IP frontale IP20
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000042 – Interruttore
magnetotermico
