Descrizione
Scheda Tecnica

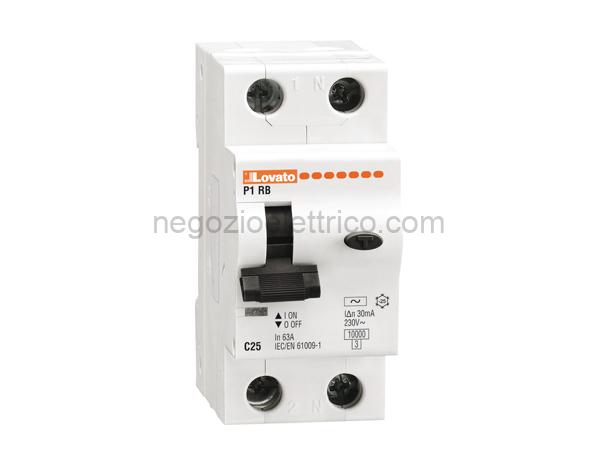

Denominazione del prodotto Interruttore magnetotermico
differenziale monoblocco
Tipo P1 RB
Numero di moduli DIN 2
Conformit IEC
Caratteristiche elettriche
Tensione nominale di isolamento IEC/EN V 400
Tensione nominale di tenuta ad impulso kV 4
(Uimp)
Tensione di funzionamento nominale AC VAC 230
(IEC)
Frequenza nominale Hz 50/60
Corrente nominale (In) A 20
Curva di intervento C
Caratteristica di intervento AC
differenziale
Corrente di cortocircuito (IEC) kA 10
Potenza dissipata per polo max W 3
Condizioni ambientali
Temperatura di impiego
min C-35
max C70
Temperatura di stoccaggio
min C-40
max C80
Altitudine massima m 2000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Fissaggio Guida DIN 35mm
Coppia di serraggio terminali
max Nm 2
max Ibin 15
Attacchi utensile Pz 2
Sezione dei conduttori
IEC
min mm1
max mm25
AWG/Kcmil
min 16
max 3
Peso prodotto g 205
Grado di protezione IP frontale IP20
Grado di inquinamento 2
Classificazione ETIM
ETIM 8.0 EC000905 – Interruttore
differenziale/magnetotermico
