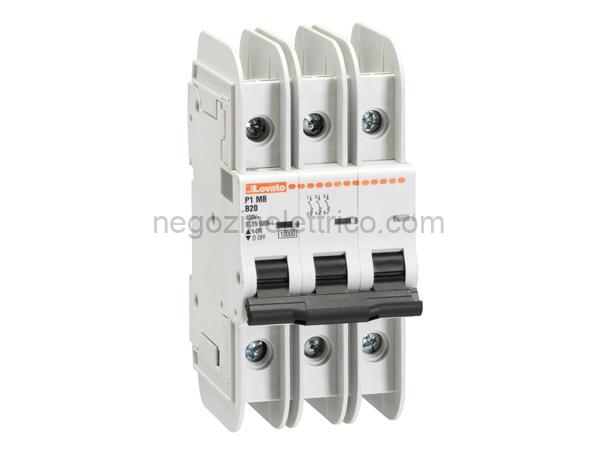

LOVP1MBUH3PC03 mcb 3p c3 480y/277v 10ka ul489

Descrizione

Scheda Tecnica
Denominazione del prodotto Interruttore magnetotermico
Tipo P1 MB
Numero di moduli DIN 3
Conformit IEC / UL489
Caratteristiche elettriche
Tensione nominale di isolamento IEC/EN V 440
Tensione nominale di tenuta ad impulso kV 4
(Uimp)
Tensione di funzionamento nominale AC VAC 230/400
(IEC)
Tensione di funzionamento nominale AC V 480Y/277
(UL)
Frequenza nominale Hz 50/60
Corrente nominale (In) A 3
Curva di intervento C
Corrente di cortocircuito (IEC) kA 10
Corrente di cortocircuito (UL) kA 10
Potenza dissipata per polo max W 2.16
Condizioni ambientali
Temperatura di impiego
min C-35
max C70
Temperatura di stoccaggio
min C-40
max C80
Altitudine massima m 2000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Fissaggio Guida DIN 35mm
Coppia di serraggio terminali
max Nm 2
max Ibin 15
Attacchi utensile Pz 2
Sezione dei conduttori
IEC
min mm1
max mm35
AWG/Kcmil
min 14
max 6
Peso prodotto g 388
Grado di protezione IP frontale IP20
Grado di inquinamento 2
Classificazione ETIM
ETIM 8.0 EC000042 – Interruttore
magnetotermico
