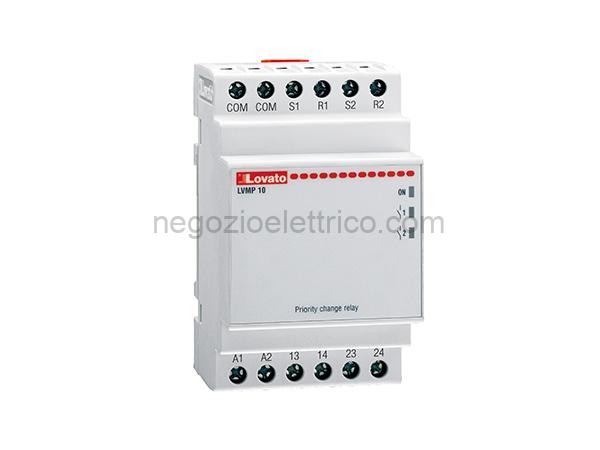

LOVLVMP10A240 rele’ scambio precedenza 220-240vca

Descrizione

Scheda Tecnica
Denominazione Rel di scambio precedenza con possibilit di comando motore soccorso.
del prodotto Versione modulare
Tipo LVMP10
Funzione Rel di scambio precedenza per 2 motori. Scambio motori con possibilit di
comando motore soccorso
Alimentazione ausiliaria
Tipologia di Singola tensione
alimentazione
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 220
max VAC 240
Campo di
funzionamento 0.85…1.1 Us
tensione
Frequenza Hz 50/60
nominale
Potenza VA 4.8
assorbita max
Potenza
massima W 3
dissipata
Uscite a rel
Numero di N 2
rel
Stato del Normalmente eccitato, diseccitati allo sgancio
rel
Configurazione 1 contatto NA
contatti
Tensione di
funzionamento VAC 250
nominale AC
(IEC)
Massima
tensione di VAC 400
commutazione
Corrente
convenzionale
termica in A 8
aria libera
Ith IEC
Designazione
secondo UL/CSA B300
e IEC/EN
60947-5-1
Durata
elettrica (con cycles 105
carico
nominale)
Durata cycles 30×106
meccanica
Segnalazioni
Segnalaz. 1 LED verde per l’accensione 1 LED rosso per stato rel
Connessioni
Attacchi tipo A vite
Coppia di serraggio terminali
max Nm 0.8
max Ibin 7
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm 0.2
max mm 4
Isolamenti
Tensione
nominale di V 415
isolamento Ui
Tensione
nominale di kV 4
tenuta ad
impulso (Uimp)
Tensione di
tenuta alla kV 2.5
frequenza di
esercizio
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Esecuzione Modulare
N di moduli 3
Materiale Poliammide autoestinguente
Montaggio Guida DIN 35mm (IEC / EN 60715) o tramite viti con clip estraibili
Grado di
protezione IP40 frontale~ IP20 sui terminali
(IEC)
Dimensioni (L mm 53.5 x 104.7 x 64.9
x A x P)
Peso prodotto g 250
Classificazione ETIM
ETIM 8.0 EC001655 – Rel di sgancio per quadro di distribuzione
