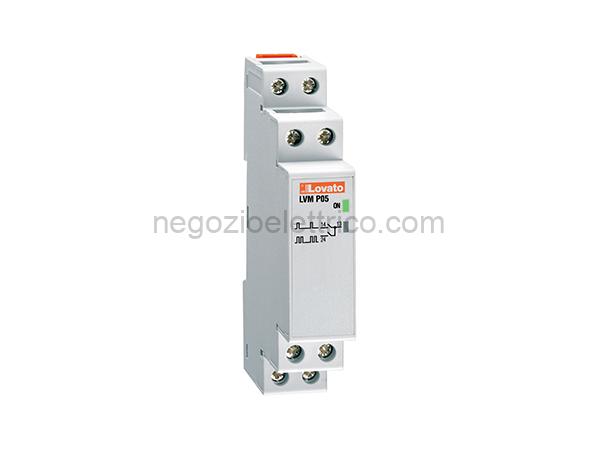

LOVLVMP05 rele’ sc.preced.1 in. 24-48vcc 24-240vca

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel di scambio precedenza. Versione
modulare
Tipo LVMP05
Funzione Rel di scambio precedenza
Alimentazione ausiliaria
Tipologia di alimentazione Multi voltaggio
Tensione nominale di Us 24/48VDC or 24240VAC
Campo di funzionamento 0.85…1.1 Us
tensione
Frequenza nominale Hz 50/60
Potenza assorbita max VA 1.6
Potenza massima dissipata W 0.9
Uscite a rel
Numero di rel N 2
Stato del rel Normalmente eccitato, diseccitati allo
sgancio
Configurazione contatti 1 contatto NA
Tensione di funzionamento VAC 250
nominale AC (IEC)
Corrente convenzionale
termica in aria libera Ith A 8
IEC
Designazione secondo UL/CSA B300
e IEC/EN 60947-5-1
Durata elettrica (con carico cycles 105
nominale)
Durata meccanica cycles 30×106
Segnalazioni
Segnalaz. 1 LED verde per l’accensione 1 LED rosso
per stato rel
Connessioni
Attacchi tipo A vite
Coppia di serraggio terminali
max Nm 0.8
max Ibin 7
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm 0.2
max mm 4
Isolamenti
Tensione nominale di V 250
isolamento Ui
Tensione nominale di tenuta kV 4
ad impulso (Uimp)
Tensione di tenuta alla kV 2
frequenza di esercizio
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Esecuzione Modulare
N di moduli 1
Materiale Poliammide autoestinguente
Montaggio Guida DIN 35mm (IEC / EN 60715) o tramite
viti con clip estraibili
Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali
Dimensioni (L x A x P) mm 17.5 x 104.7 x 64.9
Peso prodotto g 90
Classificazione ETIM
ETIM 8.0 EC001655 – Rel di sgancio per quadro di
distribuzione
