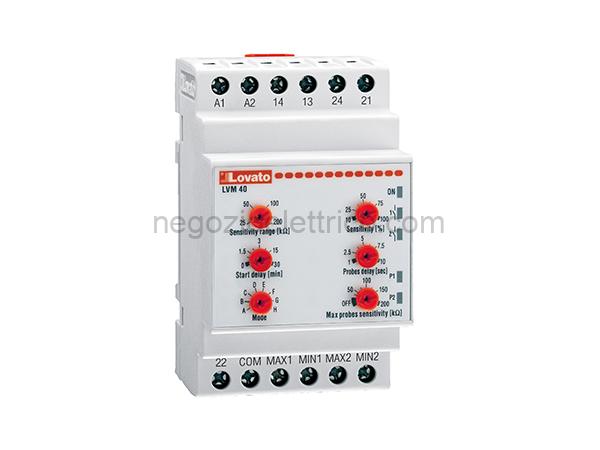

LOVLVM40A240 rele’ livello 220/240vca multifunzione

Descrizione

Scheda Tecnica
Denominazione del prodotto Controlli di livello funzioni multiple. Monotensione. Versione modulare
Tipo LVM40
Multifunzione:funzione di svuotamento e allarmi funzione di riempimento e
Funzione allarmi funzione di svuotamento con controllo cambio prioritario all’avvio
funzione di riempimento con controllo cambio prioritario all’avvio ben
svuotamento e riempimento cisterna e
Alimentazione ausiliaria
Tipologia di alimentazione Singola tensione
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 220
max VAC 240
Campo di funzionamento tensione 0.85…1.1 Us
Frequenza nominale Hz 50/60
Potenza assorbita max VA 4.5
Potenza massima dissipata W 2.8
Caratteristiche di uscita
Numero di sonde applicabili N 5
Tipo sonde Sonde e portaelettrodi: SN1 / SCM / CGL / PS31 / PS3S o similari
Tensione in uscita per le sonde 10 Vpp
Sensibilit kohm 2.5200
Tempi di ritardo
Tempo di intervento s 1
Tempo di rispistino s 1
Ritardo intervento sonde 110s
Uscite a rel
Numero di rel N 2
Stato del rel Normalmente eccitato, diseccitati allo sgancio
Configurazione contatti 1 contatto in scambio e 1 normalmente aperto NA
Tensione di funzionamento nominale AC (IEC) VAC 250
Massima tensione di commutazione VAC 400
Corrente convenzionale termica in aria A 8
libera Ith IEC
Designazione secondo UL/CSA e IEC/EN 60947- B300
5-1
Durata elettrica (con carico nominale) cycles 105
Durata meccanica cycles 30×106
Segnalazioni
Segnalaz. 1 indicatore LED verde per l’accensione 2 LED rossi per lo stato del rel 2
LED rossi per stato sonda
Connessioni
Coppia di serraggio terminali
max Nm 0.8
max Ibin 7
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm 0.2
max mm 4
Isolamenti
Tensione nominale di isolamento Ui V 415
Tensione nominale di tenuta ad impulso kV 6
(Uimp)
Tensione di tenuta alla frequenza di kV 4
esercizio
Doppio isolamento alimentazione / rel / VAC 250
sonde
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Esecuzione Modulare
N di moduli 3
Materiale Poliammide autoestinguente
Montaggio Guida DIN 35mm (IEC / EN 60715) o tramite viti con clip estraibili
Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali
Dimensioni (L x A x P) mm 53.5 x 104.7 x 64.9
Peso prodotto g 278
Classificazione ETIM
ETIM 8.0 EC001447 – Rel di monitoraggio del livello di riempimento
