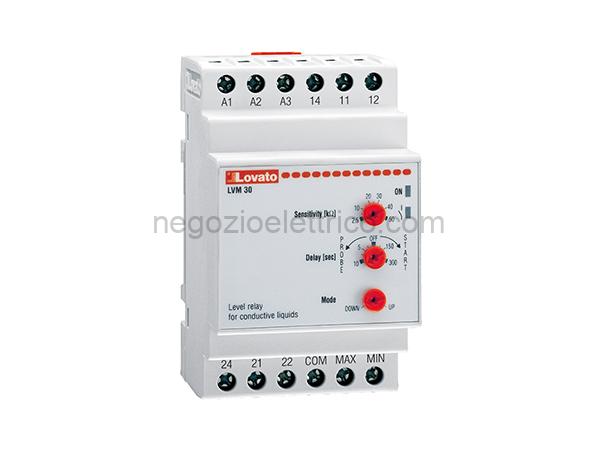

LOVLVM30A240 rele’ livello 24/220/240vca

Descrizione

Scheda Tecnica
Denominazione del prodotto Controlli di livello per funzione di svuotamento o riempimento.
Bitensione. Versione modulare
Tipo LVM30
Funzione Funzione di svuotamento o riempimento
Alimentazione ausiliaria
Tipologia di alimentazione Doppia tensione
Campo di funzionamento tensione 0.85…1.1 Us
Frequenza nominale Hz 50/60
Potenza assorbita max VA 5.5
Potenza massima dissipata W 2.8
Caratteristiche di uscita
Numero di sonde applicabili N 3
Tipo sonde Sonde e portaelettrodi: SN1 / SCM / CGL / PS31 / PS3S o similari
Tensione in uscita per le sonde 7.5 VAC
Sensibilit kohm 2.550
Tempi di ritardo
Tempo di intervento s 1
Tempo di rispistino s 1
Ritardo intervento sonde OFF10s
Uscite a rel
Numero di rel N 2
Stato del rel Normalmente eccitato, diseccitati allo sgancio
Configurazione contatti 2 contatti in scambio
Tensione di funzionamento nominale AC (IEC) VAC 250
Massima tensione di commutazione VAC 400
Corrente convenzionale termica in aria A 8
libera Ith IEC
Designazione secondo UL/CSA e IEC/EN 60947- B300
5-1
Durata elettrica (con carico nominale) cycles 105
Durata meccanica cycles 30×106
Segnalazioni
Segnalaz. 1 LED verde per l’accensione 1 LED rosso per stato rel
Connessioni
Attacchi tipo A vite
Coppia di serraggio terminali
max Nm 0.8
max Ibin 7
Sezione conduttori
AWG/Kcmil
min AWG 24
max AWG 12
IEC
min mm 0.2
max mm 4
Lunghezza massima del cavo m / ft 800m max / sensitivity 2.5k 150m max / sensitivity 25k 100m max /
sensitivity 50k Calculated using 600V 3-core 0.75mm2 section cables.
Isolamenti
Tensione nominale di isolamento Ui V 415
Tensione nominale di tenuta ad impulso kV 6
(Uimp)
Tensione di tenuta alla frequenza di kV 4
esercizio
Doppio isolamento alimentazione / rel / VAC 250
sonde
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Esecuzione Modulare
N di moduli 3
Materiale Poliammide autoestinguente
Montaggio Guida DIN 35mm (IEC / EN 60715) o tramite viti con clip estraibili
Grado di protezione (IEC) IP40 frontale~ IP20 sui terminali
Dimensioni (L x A x P) mm 53.5 x 104.7 x 64.9
Peso prodotto g 315
Classificazione ETIM
ETIM 8.0 EC001447 – Rel di monitoraggio del livello di riempimento
