LOVLRD10RA240 rele’ program.6i/4o 240vac

Descrizione

Scheda Tecnica

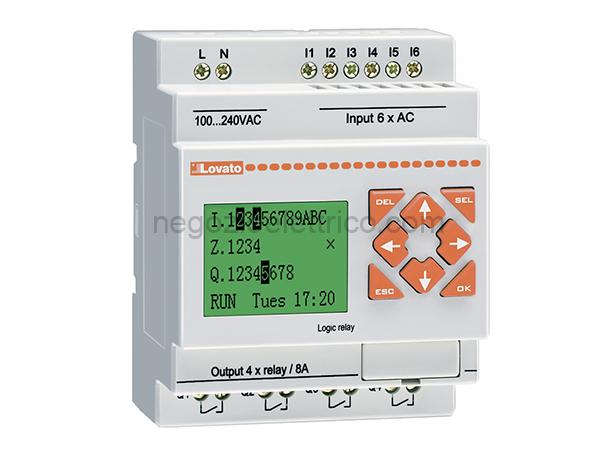

Denominazione del prodotto Micro PLC – Modulo base
Tipo LRD10RA240
Tensione nominale di alimentazione 100240VAC
ausiliaria
Numero di ingressi n6 digital
Numero di uscite N4 relay
Numero max I/O (modulo base + moduli 10+24
espansione)
Alimentazione
Tensione nominale di ausiliar. 100240VAC
Campo di funzionamento tensione 85265VAC
Frequenza nominale Hz 50/60
Campo di funzionamento frequenza Hz 4763
Assorbimento medio mA 100
Potenza assorbita max W 7.5
Ingressi digitali
Numero di ingressi digit. n6
Tensione nominale V 100-240VAC (50/60Hz)
Segnali di ingresso
Stato 0 (OFF) <40VAC Stato 1 (ON) >79VAC
Tempo di risposta
0 to 1 (OFF-ON) 50/45ms (Ue=120VAC)~ 22/18ms
(Ue=240VAC)
1 to 0 (ON-OFF) 50/45ms (Ue= 120VAC)~ 90/85ms (Ue=
240VAC)
Uscite digitali
Numero di uscite digit. n4
Tipo Rel
Tipo Rel
Risorse di sistema
Display Display LCD, 4 righe x 16 caratteri
Display LCD display, 4 linee x 16 caratteri
Connessioni
Attacchi tipo A vite
Coppia di serraggio terminali
max Nm 0.6
max Ibft 0.4
Sezione dei conduttori
AWG/Kcmil
min 26
max 14
IEC
min mm0.14
max mm2.5
Condizioni ambientali
Temperatura
Temperatura di impiego
min C-20
max C+55
Temperatura di stoccaggio
min C-40
max C+70
Umidit relativa % 20 … 90% senza condensa
Custodia
Montaggio Guida DIN da 35 mm o fissaggio a vite
(M4x20mm)
Grado di protezione IP20
Dimensioni (L x A x P) mm 72 x 106 x 59.6
Peso prodotto g 242
Classificazione ETIM
ETIM 8.0 EC001417 – Modulo logico
