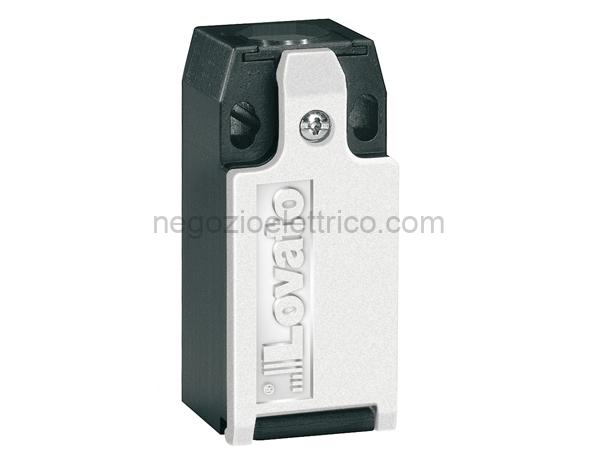

LOVKXCBS11 CUSTODIPLAST.+1NO+1NC SCATTO

Descrizione

Scheda Tecnica
Denominazione del prodotto Custodie complete di blocco
contatt
Tipo KXCB
Caratteristiche generali
Materiale
custodia Termoplastico polimerico a doppio
isolamento autoestinguente
Caratteristiche dei contatti
Tipo di contatto 1NA+1NC Scatto
Corrente convenzionale termica Ith A 10
Designazione secondo IEC/EN 60947-5- A600 Q300
1
Tensione nominale di isolamento Ui V 690
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Classe di isolamento II
Protezione da contro cortocircuito Class/A Fusibile rapido 10 gG / SC
con fusibili
Corrente convenzionale termica in A 10
aria libera Ith IEC
Resistenza per polo (valore medio) m <10 Conducibilit 10mA 5V Caratteristiche meccaniche Fissaggio testa azionatore A baionetta Coppia di serraggio (Max) Fissaggio finecorsa Nm 2.5 lbin 22.1 Terminali Nm 0.8 lbin 7 Fissaggio vite del coperchio custodia Nm 0.8 lbin 7 Sezione dei conduttori AWG/Kcmil min 16 max 14 IEC min mm 1or 2 max mm 2.5 Connessione cablaggio Vite con serrafilo autosollevante Tipo ingresso cavi M20 sul fondo Manovre Durata meccanica cycles >10000000
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -25
max C +70
Temperatura di stoccaggio
min C -40
max C +70
Tolleranze e protezioni
Grado di protezione
Terminali IP20
Custodia IP65
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000200 – Pulsante esterno
