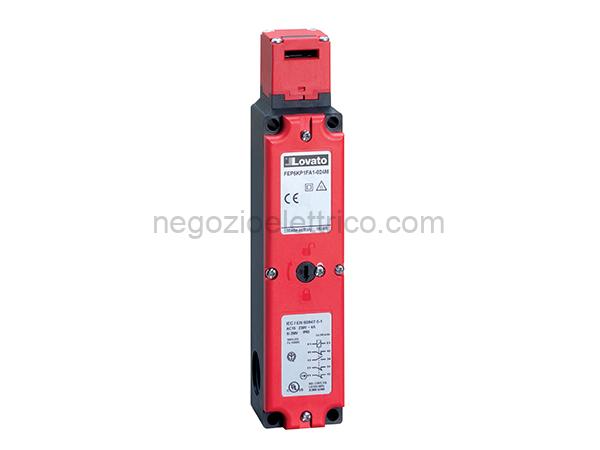

LOVKEN1M1230F finecorsa sicurez. elettrom.disalim.230v

Descrizione

Scheda Tecnica
Denominazione del prodotto Interruttori di sicurezza con
elettromagnete
Tipo KEN1
Caratteristiche generali
Materiale
Corpo e testa attuatore in
custodia polimero termoplastico
autoestinguente
Caratteristiche dei contatti
Tipo di contatto 1NC (Chiave), 2NC+1NA (Elettro-
magnete)
Corrente convenzionale termica Ith A 10
Designazione secondo IEC/EN 60947- A300 Q300
5-1
Tensione nominale di isolamento Ui V 250
Tensione nominale di tenuta ad kV 2.5
impulso (Uimp)
Protezione da contro cortocircuito Class/A 10 gG
con fusibili
Corrente convenzionale termica in A 10
aria libera Ith IEC
Caratteristiche meccaniche
Forza di azionamento
15 (actuator insertion), 30
N (Release actuator extraction),
1200 (locked actuator holding)
Coppia di serraggio (Max)
Fissaggio finecorsa
Nm 2.5
Terminali
Nm 0.8
Fissaggio vite del coperchio custodia
Nm 0.8
Sezione dei conduttori
IEC
min mm 1 or 2
max mm 1.5
Connessione cablaggio Vite con serrafilo autosollevante
Tipo ingresso cavi 3 x M20
Peso prodotto g 440
Manovre
Durata meccanica cycles 1000000
B10d cycles 4000000
Manovra meccanica cycles/h 600
Condizioni ambientali
Temperatura
Temperatura di impiego
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Tolleranze e protezioni
Grado di protezione
Terminali IP20
Custodia IP65
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC002593 – Interruttore di
posizione con blocco di protezione
