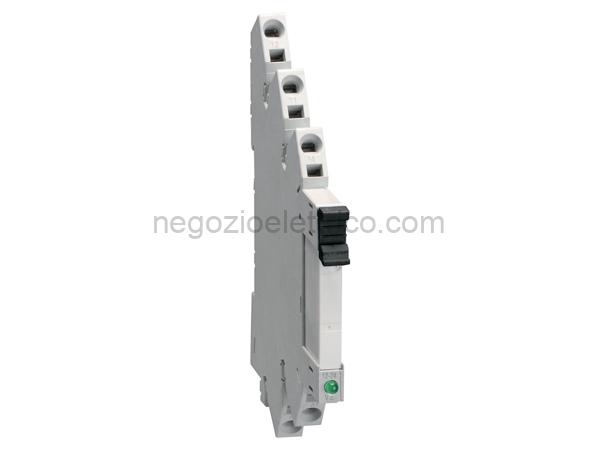

LOVHRA101CE024S rele’ slim+zoccolo molla 1sc 6a 24vac/dc

Descrizione

Scheda Tecnica
Denominazione del prodotto SLIM RELAY+SOCKET
Tipo HRA10
Caratteristiche dei contatti
Configurazione contatti 2 in scambio
Tensione nominale di isolamento IEC/ V 250
EN
Tensione nominale di tenuta ad kV 4
impulso (Uimp)
Corrente convenzionale termica in A 6
aria libera Ith IEC
Massima corrente instantanea A 20 (500ms)
Corrente nominale (In) A 6
Potenza massima comandabile in
AC-1 W 1500
AC15 VA 360
Potenza nominale di impiego AC-1
VA 1500
Potenza nominale di impiego AC-15
230VAC VA 360
Comando motore monofase
230VAC kW 0.186
Corrente nominale di impiego DC-1
30V A 6
110V A 0.2
220V A 0.12
Carico minimo commutabile V / mA 5 / 100
Impedenza di contatto m 100
Materiale di contatto Ag/Ni
Tempi di manovra
Chiusura ms 8
Apertura ms 4
Manovre
Durata meccanica cycles 10000000
Durata elettica AC1 cycles 30000
Caratteristiche bobina
Tensione di comando rel + zoccoloV 24VAC/DC
Assorbimento medio bobina DC a 20W 0.2
Limiti di funzionamento
Chiusura % Un 75
Apertura % Un 5
Frequenza massima dei cicli cycles/h 10000
Caratteristiche meccaniche
Coppia massima di serraggioterminali Nm 0.5
zoccolo
Utensile di serraggio viti zoccolo PH0 / 3.5mm
(croce / lama piatta)
Sezione dei conduttori
AWG/Kcmil
min 20
max 16
IEC
min mm 0.5
max mm 1.5
Posizione di montaggio
Normale Qualsiasi
Fissaggio Su guida DIN da 35 mm
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -40
max C +70
Temperatura di stoccaggio
min C -40
max C +80
Altre caratteristiche
Segnalaz. Si (sullo zoccolo)
Segnalatore meccanico posizione No
contatti
Attuatore meccanico di test No
Classificazione ETIM
ETIM 8.0 EC001437 – Rel di commutazione
