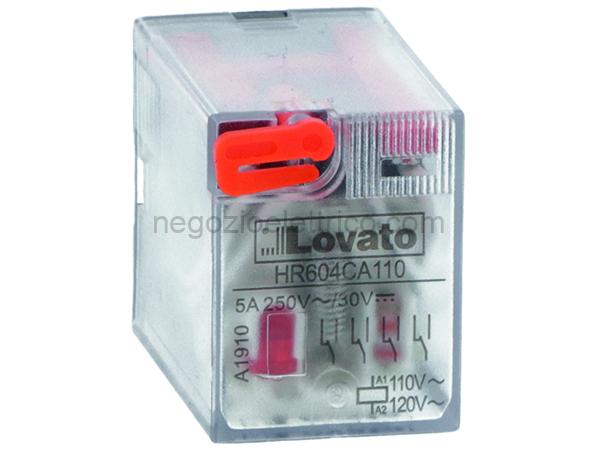

LOVHR604CA110 rele’ industriale 4sc 5a 110vac +led

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel industriali
Tipo HR604C
Caratteristiche dei contatti
Configurazione contatti 4 in scambio
Tensione nominale di isolamento IEC/ V 500
EN
Tensione nominale di tenuta ad kV 4
impulso (Uimp)
Corrente convenzionale termica in A 5
aria libera Ith IEC
Corrente nominale (In) A 5
Tensione di comando rel V 110VAC
Potenza massima comandabile in
AC-1 W 5
Potenza nominale di impiego AC-1
VA 1250
Potenza nominale di impiego AC-15
230VAC VA 150
Comando motore monofase
230VAC kW 0.37
Corrente nominale di impiego DC-1
30V A 8
110V A 0.3
220V A 0.1
Carico minimo commutabile V / mA 5 / 100
Impedenza di contatto m 100
Materiale di contatto Ag/Ni
Tempi di manovra
Chiusura ms <25 Apertura ms <25 Manovre Durata meccanica cycles 20000000 Durata elettica AC1 cycles 100000 Caratteristiche bobina Assorbimento medio bobina AC a 20VA 1.7 Assorbimento medio bobina DC a 20W 1.1 Limiti di funzionamento Chiusura % Un 70110 Apertura % Un 2055 Frequenza massima dei cicli cycles/h 3600 Caratteristiche meccaniche Coppia massima di serraggioterminali Nm 0.6 zoccolo Utensile di serraggio viti zoccolo PH1 / 4.5mm (croce / lama piatta) Sezione dei conduttori AWG/Kcmil min 20 max 14 IEC min mm 0.5 max mm 2.5 Posizione di montaggio Normale Qualsiasi Fissaggio Su guida DIN da 35 mm e con viti Condizioni ambientali Temperatura Temperatura di impiego min C -40 max C +70 Temperatura di stoccaggio min C -40 max C +80 Altre caratteristiche Segnalaz. Si Segnalatore meccanico posizione Si contatti Attuatore meccanico di test Si Classificazione ETIM ETIM 8.0 EC001437 - Rel di commutazione
