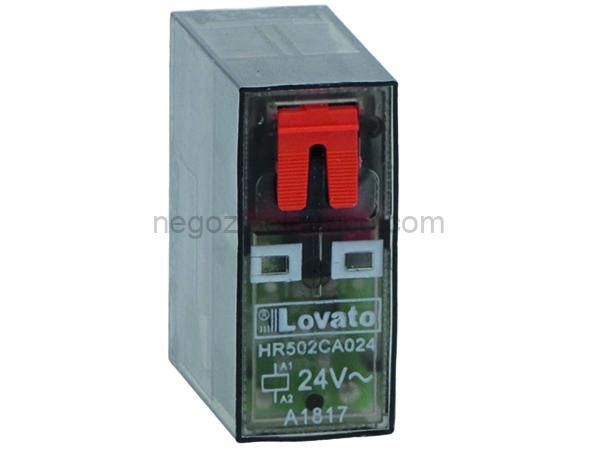

LOVHR502CD048 rele’ miniaturizzato 2sc 8a 48vdc +led

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel miniaturizzati
Tipo HR502C
Caratteristiche dei contatti
Configurazione contatti 2 in scambio
Tensione nominale di isolamento IEC/ V 250
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Corrente convenzionale termica in A 8
aria libera Ith IEC
Massima corrente instantanea A 10
Corrente nominale (In) A 8
Tensione di comando rel V 48VDC
Potenza massima comandabile in
AC-1 W 2000
AC15 VA 150
Potenza nominale di impiego AC-1
VA 2000
Potenza nominale di impiego AC-15
230VAC VA 150
Corrente nominale di impiego DC-1
30V A 8
110V A 0.3
220V A 0.1
Carico minimo commutabile V / mA 5 / 100
Impedenza di contatto m 100
Materiale di contatto Ag/Ni
Tempi di manovra
Chiusura ms <15 Apertura ms <15 Manovre Durata meccanica cycles 10000000 Durata elettica AC1 cycles 20000 Caratteristiche bobina Assorbimento medio bobina AC a 20VA 1 Assorbimento medio bobina DC a 20W 0.4 Limiti di funzionamento Chiusura % Un 75110 Apertura % Un 1030 Frequenza massima dei cicli cycles/h 3600 Caratteristiche meccaniche Coppia massima di serraggioterminali Nm 0.6 zoccolo Utensile di serraggio viti zoccolo PH1 / 4.5mm (croce / lama piatta) Sezione dei conduttori AWG/Kcmil min 20 max 14 IEC min mm 0.5 max mm 2.5 Posizione di montaggio Normale Qualsiasi Fissaggio Su guida DIN da 35 mm e con viti Condizioni ambientali Temperatura Temperatura di impiego min C -40 max C +85 Temperatura di stoccaggio min C -40 max C +85 Altre caratteristiche Segnalaz. Si Segnalatore meccanico posizione Si contatti Attuatore meccanico di test Si Classificazione ETIM ETIM 8.0 EC001437 - Rel di commutazione
