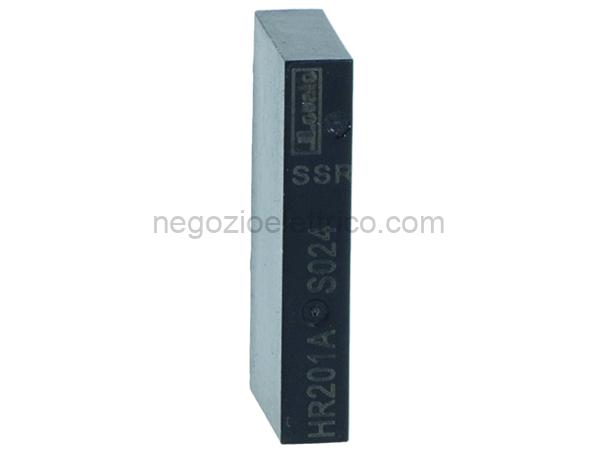

LOVHR201AS024 rele’ slim statico 2a ac comando 24vdc

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel slim
Tipo HR20
Caratteristiche dei contatti
Configurazione contatti 1 statico
Tensione nominale di isolamento IEC/ V 2500 (input/output)
EN
Corrente convenzionale termica in A 2
aria libera Ith IEC
Massima corrente instantanea A 80 (10ms)
Corrente nominale (In) A 2
Tensione di comando rel V 24VDC
Potenza massima comandabile in
AC-1 W 1500
AC15 VA 360
Potenza nominale di impiego AC-1
VA 2A output 24280VAC
Potenza nominale di impiego AC-15
230VAC VA 2A output 24280VAC
Comando motore monofase
230VAC kW 2A output 24280VAC
Corrente nominale di impiego DC-1
30V A 2A output 24280VAC
110V A 2A output 24280VAC
220V A 2A output 24280VAC
Carico minimo commutabile V / mA 24 / 0.1
Tempi di manovra
Chiusura ms 10
Apertura ms 10
Manovre
Durata meccanica cycles Teoricamente infinite
Durata elettica AC1 cycles Teoricamente infinite
Caratteristiche bobina
Limiti di funzionamento
Chiusura % Un 80120
Frequenza massima dei cicli cycles/h >100000
Caratteristiche meccaniche
Coppia massima di serraggioterminali Nm 0.5

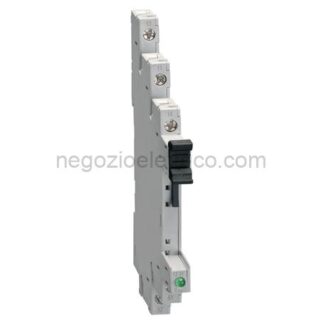

zoccolo
Utensile di serraggio viti zoccolo PH0 / 3.5mm
(croce / lama piatta)
Sezione dei conduttori
AWG/Kcmil
min 20
max 16
IEC
min mm 0.5
max mm 1.5
Posizione di montaggio
Normale Qualsiasi
Fissaggio Su guida DIN da 35 mm
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -30
max C +80
Temperatura di stoccaggio
min C -30
max C +100
Altre caratteristiche
Segnalaz. Si (sullo zoccolo)
Segnalatore meccanico posizione No
contatti
Attuatore meccanico di test No
Classificazione ETIM
ETIM 8.0 EC002055 – rel a semiconduttore
