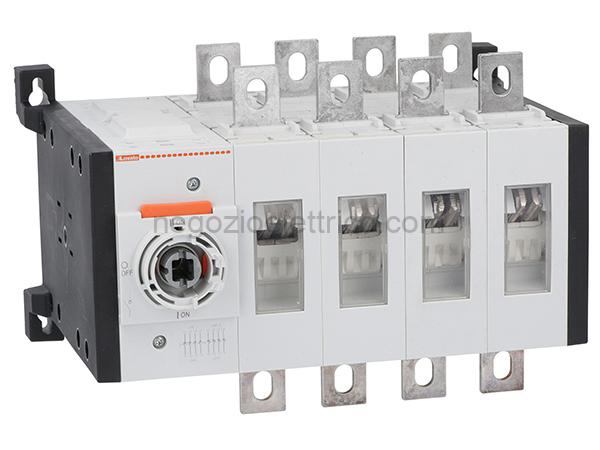

LOVGLC0320T4C1 commutatore sezionatore 4p 320a ac21a c1

Descrizione

Scheda Tecnica
Denominazione del prodotto Commutatore
Tipo GLC
Numero di poli nr. 4
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria libera A 320
Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso (Uimp) kV 12
Corrente di impiego Ie
AC31B
400V A 320
500V A 320
690V A 320
AC32B
400V A 320
500V A 320
690V A 320
AC33B
400V A 320
500V A 320
690V A 320
Potenza dissipata per polo max W 20.8
Potenza nominale AC23A
400V kW 160
690V kW 315
Potenza reattiva per comando condensatori a
Corrente nominale di breve durata (1s) Icw (rms) kA 15
Corrente condizionale di corto circuito (rms) kA 80
Protezione da contro cortocircuito con fusibili Class/A gG/355
Potere di chiusura AC23A 400V A 3200
Potere di apertura AC23A 400V A 2560
Durata meccanica cycles 10000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite
Attacchi
tipo M10 x 25
Coppia di serraggio terminali
min Nm 30
max Nm 37
min Ibin 265
max Ibin 327
Sezione dei conduttori
IEC min mm 1X182
IEC max mm 2X185
AWG/kcmil min 1X400
AWG/kcmil max 2X350
Condizioni ambientali
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Altitudine massima m 3000
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
