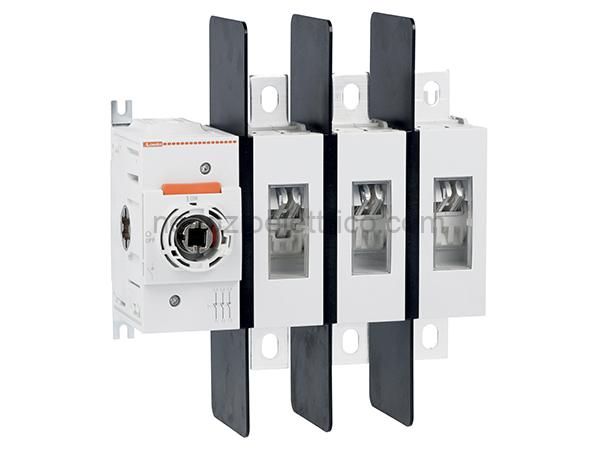

LOVGL0630C1 int. sezionatore 3p 630a ac21a c1

Descrizione

Scheda Tecnica
Denominazione del prodotto Sezionatore
Tipo GL
Numero di poli nr. 3
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria libera A 630
Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso (Uimp) kV 12
Corrente di impiego Ie
AC21A
400V A 630
500V A 630
690V A 630
AC22A
400V A 630
500V A 500
690V A 500
AC23A
400V A 630
500V A 500
690V A 500
Potenza dissipata per polo max W 41
Potenza nominale AC23A
400V kW 355
690V kW 500
Potenza reattiva per comando condensatori a
400V kvar 250
Corrente nominale di breve durata (1s) Icw kA 15
(rms)
Corrente condizionale di corto circuito (rms) kA 80
Protezione da contro cortocircuito con fusibili Class/A gG/630
Potere di chiusura AC23A 400V A 6300
Potere di apertura AC23A 400V A 5040
Durata meccanica cycles 10000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite / guida DIN 35mm
Attacchi
tipo M10 x 25
Coppia di serraggio terminali
min Nm 30
max Nm 37
min Ibin 265
max Ibin 327
Sezione dei conduttori
IEC min mm 1×185
IEC max mm 2×185
AWG/kcmil min 1×400
AWG/kcmil max 2×350
Condizioni ambientali
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Altitudine massima m 3000
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
