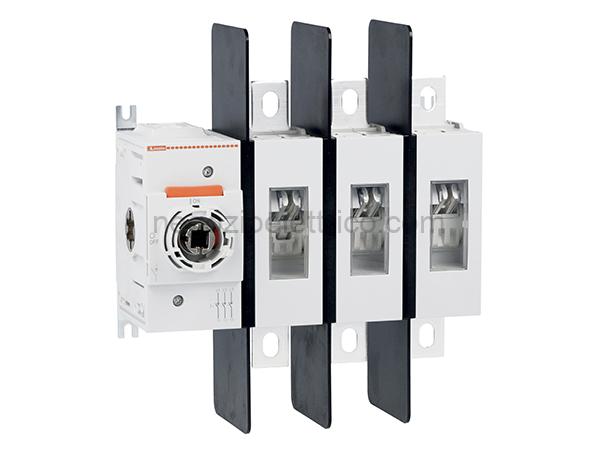

LOVGL0400C1UL int. sezionatore 3p 400a ac21a c1

Descrizione

Scheda Tecnica
Denominazione del prodotto Sezionatore
Tipo GL UL
Numero di poli nr. 3
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria libera A 400
Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso (Uimp) kV 12
Corrente di impiego Ie
AC21A
400V A 400
500V A 400
690V A 400
AC22A
400V A 400
500V A 400
690V A 400
AC23A
400V A 400
500V A 400
690V A 400
Potenza dissipata per polo max W 26
Potenza nominale AC23A
400V kW 200
690V kW 400
Potenza reattiva per comando condensatori a
400V kvar 180
Corrente nominale di breve durata (1s) Icw (rms) kA 15
Corrente condizionale di corto circuito (rms) kA 80
Protezione da contro cortocircuito con fusibili Class/A J/400
Potere di chiusura AC23A 400V A 4000
Potere di apertura AC23A 400V A 3200
Durata meccanica cycles 10000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite
Attacchi
tipo M10 x 25
Coppia di serraggio terminali
min Nm 30
max Nm 37
min Ibin 265
max Ibin 327
Sezione dei conduttori
IEC min mm 1×185
IEC max mm 2×185
AWG/kcmil min 1×400
AWG/kcmil max 2×350
Dati tecnici UL
UL Standard UL98
Corrente di utilizzo generale A 400
Tensione d’impiego max V 600
Potenza/FLA motore trifase
240V 125/312
480V 250/302
600V 350/336
Corrente di cortocircuito kA rms 100
Corrente di cortocircuito con fusibile Class/A J/400
Kit attacchi terminali UL GLX502-GLX503
Dimensioni minime contenitore a corrente nominale
mm mm 950 x 350 x 200
in in 37.4 x 13.8 x 7.9
Condizioni ambientali
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Altitudine massima m 3000
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
