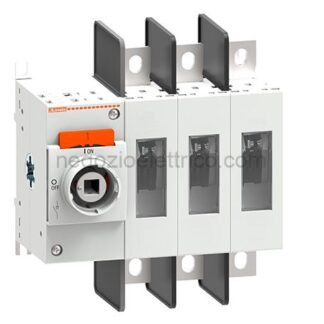

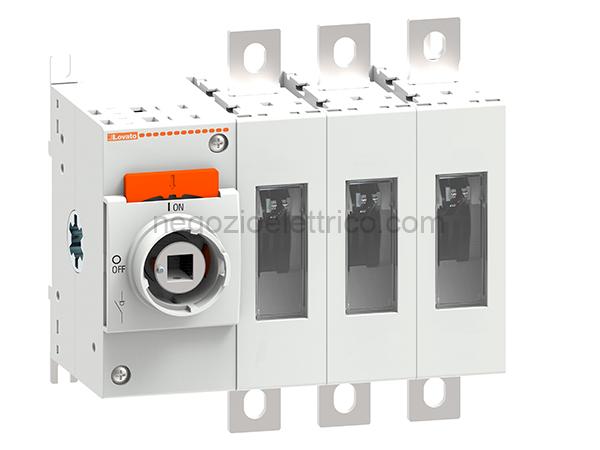

LOVGL0200C1 int. sezionatore 3p 200a ac21a c1

Descrizione

Scheda Tecnica
Denominazione del prodotto Sezionatore
Tipo GL
Numero di poli nr. 3
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria libera A 200
Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso (Uimp) kV 12
Corrente di impiego Ie
AC21A
400V A 200
500V A 200
690V A 200
AC22A
400V A 200
500V A 200
690V A 200
AC23A
400V A 200
500V A 200
690V A 200
Potenza dissipata per polo max W 4
Potenza nominale AC23A
400V kW 110
690V kW 200
Potenza reattiva per comando condensatori a
400V kvar 100
Corrente nominale di breve durata (1s) Icw kA 8
(rms)
Corrente condizionale di corto circuito (rms) kA 100
Protezione da contro cortocircuito con fusibili Class/A gG/200
Potere di chiusura AC23A 400V A 2000
Potere di apertura AC23A 400V A 1600
Durata meccanica cycles 20000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite / guida DIN 35mm
Attacchi
tipo M8 x 25
Coppia di serraggio terminali
min Nm 15
max Nm 22
min Ibin 132
max Ibin 194
Sezione dei conduttori
IEC min mm 70
IEC max mm 185
AWG/kcmil min 00
AWG/kcmil max 400
Condizioni ambientali
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Altitudine massima m 3000
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
