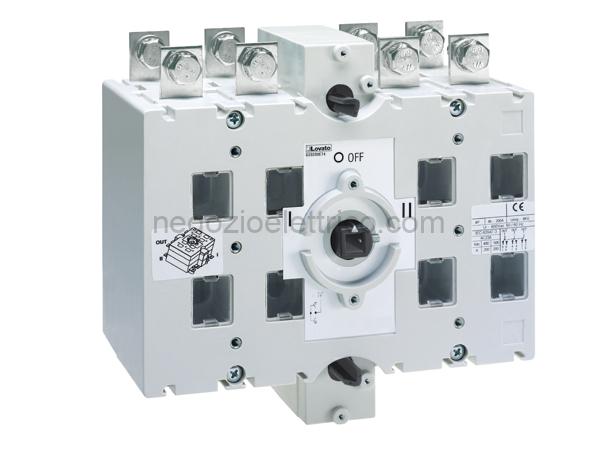

LOVGE1000ET4 sezionatore commutatore 4p ac21a 1000a

Descrizione

Scheda Tecnica
Denominazione del prodotto Commutatore
Tipo GE
Numero di poli nr. 4
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria libera A 1000
Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso (Uimp) kV 12
Corrente di impiego Ie
AC21A
400V A 1000
500V A 1000
690V A 1000
AC22A
400V A 1000
500V A 1000
690V A 800
AC23A
400V A 1000
500V A 800
Potenza dissipata per polo max W 76
Potenza nominale AC23A
400V kW 500
690V kW 544
Potenza reattiva per comando condensatori a
Corrente nominale di breve durata (1s) Icw (rms) kA 25000
Corrente condizionale di corto circuito (rms) kA 72
Protezione da contro cortocircuito con fusibili Class/A gG1000
Potere di chiusura AC23A 400V A 10000
Durata meccanica cycles 10000
Durata elettrica AC21A cycles 500 (AC23A 400V)
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite
Attacchi
tipo Barra
vite M14
Coppia di serraggio terminali
max Nm 45
max Ibin 33
Dimensioni max barre 50×6
Condizioni ambientali
Temperatura di impiego
min C -25
max C 55
Temperatura di stoccaggio
min C -40
max C 70
Altitudine massima m 3000
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
