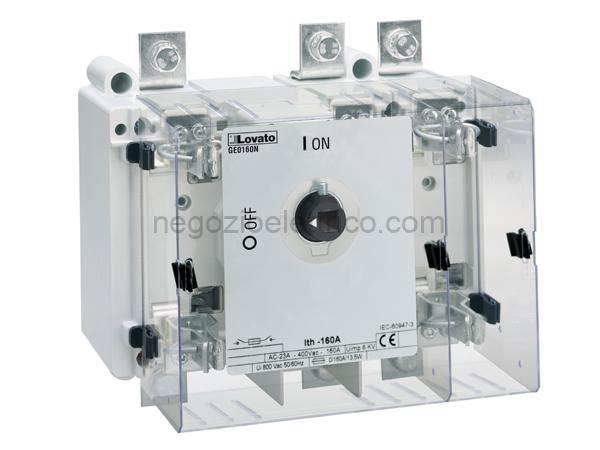

LOVGE0630N sezionatore 3p con portaf.nh ac21a 630a

Descrizione

Scheda Tecnica
Denominazione del prodotto Switch disconnector with fuse
Tipo GE
Tipo di fusibile NH
Numero di poli nr. 3
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria A 630
libera Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso kV 12
(Uimp)
Corrente di impiego Ie
AC21A
400V A 630
500V A 630
690V A 630
AC22A
400V A 630
500V A 630
690V A 630
AC23A
400V A 630
500V A 630
690V A 400
Potenza dissipata per polo max W 44
Potenza nominale AC23A
400V kW 355
690V kW 370
Corrente condizionale di corto circuito kA 100
(rms)
Energia specifica passante I2t kA2s 4.6
Potere di chiusura AC23A 400V A 6300
Potere di apertura AC23A 400V A 5100
Durata meccanica cycles 5000
Durata elettrica AC21A cycles 1000 (AC23A 400V)
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite
Attacchi
tipo Barra
vite M12
Coppia di serraggio terminali
max Nm 45
max Ibin 33
Dimensioni max barre 40×6
Condizioni ambientali
Temperatura di impiego
min C -25
max C 55
Temperatura di stoccaggio
min C -40
max C 70
Altitudine massima m 3000
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
