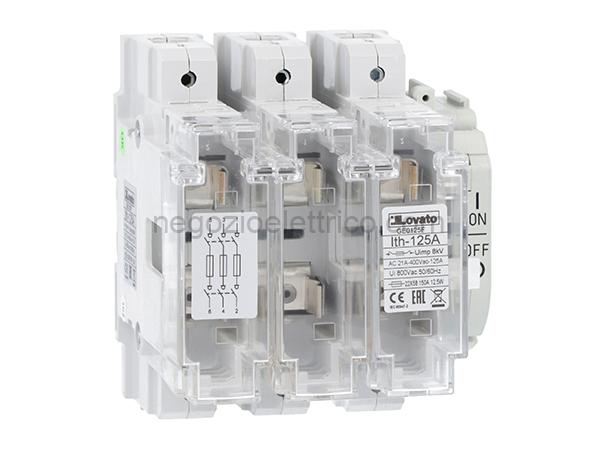

LOVGE0125F SEZION.3P CON PORTAF.NFC22X58 AC21A 125A

Descrizione

Scheda Tecnica
Denominazione del prodotto Switch disconnector with fuse
Tipo GE
Tipo di fusibile NFC
Numero di poli nr. 3
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria A 125
libera Ith IEC
Tensione nominale di isolamento IEC/EN V 800
Tensione nominale di tenuta ad impulso kV 8
(Uimp)
Corrente di impiego Ie
AC21A
400V A 125
500V A 125
690V A 125
AC22A
400V A 125
500V A 125
690V A 100
AC23A
400V A 125
500V A 125
690V A 80
Potenza dissipata per polo max W 12.5
Potenza nominale AC23A
400V kW 65
690V kW 80
Corrente condizionale di corto circuito kA 50
(rms)
Energia specifica passante I2t kA2s 0.19
Potere di chiusura AC23A 400V A 1250
Potere di apertura AC23A 400V A 1000
Durata meccanica cycles 10000
Durata elettrica AC21A cycles 1500 (AC23A 400V)
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite
Attacchi
tipo Capocorda integrato
vite M6
Coppia di serraggio terminali
max Nm 4
max Ibin 3
Condizioni ambientali
Temperatura di impiego
min C -25
max C 55
Temperatura di stoccaggio
min C -40
max C 70
Altitudine massima m 3000
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Grado di protezione Terminali IP20
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
