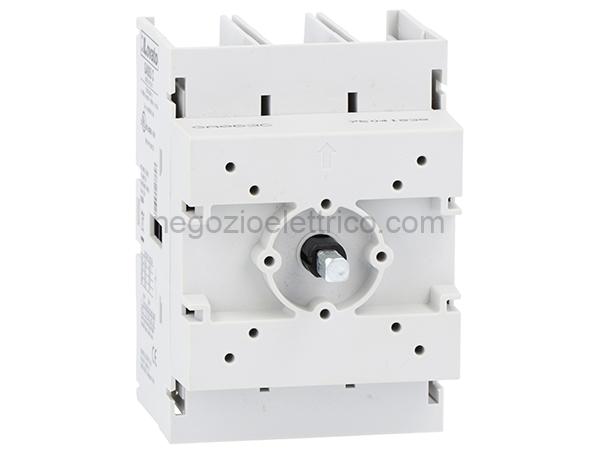

LOVGA100C sezionatore 3p a portella ac21a 100a

Descrizione

Scheda Tecnica
Denominazione del prodotto Sezionatore
Tipo GA
Numero di poli nr. 3
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria libera A 100
Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso (Uimp) kV 8
Corrente di impiego Ie
AC21A
400V A 100
500V A 100
690V A 100
AC22A
400V A 100
500V A 100
690V A 100
AC23A
400V A 100
500V A 80
690V A 47
Potenza dissipata per polo max W 4
Potenza nominale AC23A
400V kW 55
690V kW 45
Corrente condizionale di corto circuito (rms) kA 50
Protezione da contro cortocircuito con fusibili Class/A gG100
Potere di chiusura AC23A 400V A 1250
Potere di apertura AC23A 400V A 1000
Durata meccanica cycles 30000
Durata elettrica AC21A cycles 30000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite / guida DIN 35mm
Attacchi
tipo A bussola
larghezza morsetto mm 12.4
altezza morsetto mm 10.4
vite M8
utensile Metric Allen key 4
Coppia di serraggio terminali
min Nm 5
max Nm 6
min Ibin 3.75
max Ibin 4.5
Sezione dei conduttori
IEC min mm 4
IEC max mm 70
AWG/kcmil min 12
AWG/kcmil max 1
Condizioni ambientali
Temperatura di impiego
min C -25
max C 55
Temperatura di stoccaggio
min C -40
max C 70
Altitudine massima m 3000
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
