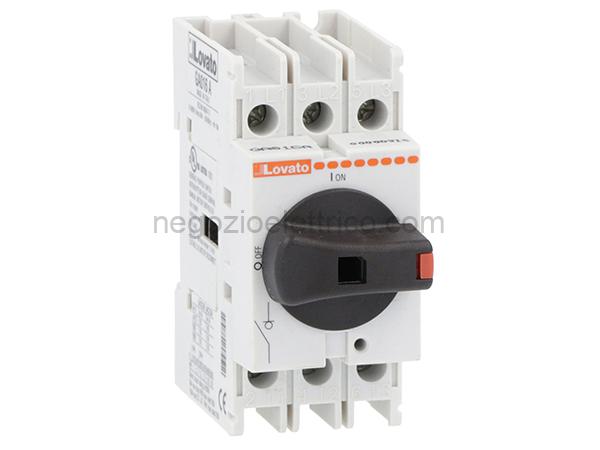

LOVGA032A sezionatore 3p comando diretto ac21a 32a

Descrizione

Scheda Tecnica
Denominazione del prodotto Sezionatore
Tipo GA
Numero di poli nr. 3
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria libera A 32
Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso (Uimp) kV 8
Corrente di impiego Ie
AC21A
400V A 32
500V A 32
690V A 32
AC22A
400V A 32
500V A 32
690V A 32
AC23A
400V A 32
500V A 25
690V A 25
Potenza dissipata per polo max W 0.6
Potenza nominale AC23A
400V kW 15
690V kW 22
Corrente condizionale di corto circuito (rms) kA 50
Protezione da contro cortocircuito con fusibili Class/A gG32
Potere di chiusura AC23A 400V A 400
Potere di apertura AC23A 400V A 320
Durata meccanica cycles 100000
Durata elettrica AC21A cycles 100000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio A vite / guida DIN 35mm
Attacchi
tipo A bussola
larghezza morsetto mm 5.6
altezza morsetto mm 6.5
vite M4
utensile Phillips 2
Coppia di serraggio terminali
min Nm 1.8
max Nm 2
min Ibin 1.3
max Ibin 1.5
Sezione dei conduttori
IEC min mm 0.75
IEC max mm 16
AWG/kcmil min 18
AWG/kcmil max 6
Dati tecnici UL
Corrente di utilizzo generale A 32
Tensione d’impiego max V 600
Potenza/FLA motore trifase
240V 10/28
480V 20/27
600V 20/22
Corrente di cortocircuito kA rms 5
Corrente di cortocircuito con fusibile Class/A RK5/35
Condizioni ambientali
Temperatura di impiego
min C -25
max C 55
Temperatura di stoccaggio
min C -40
max C 70
Altitudine massima m 3000
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
