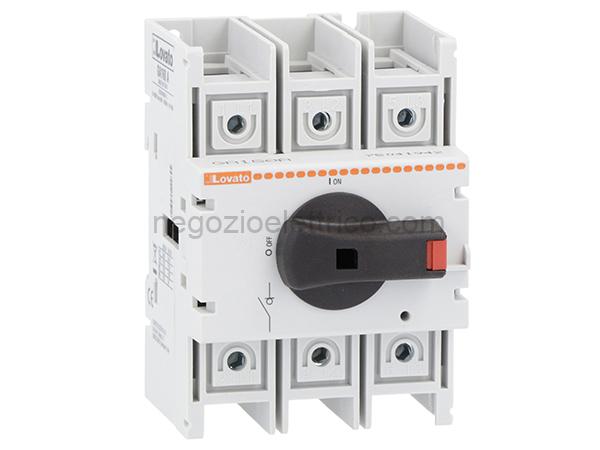

LOVGA030A sezionatore 3p comando diretto ac21a 30a

Descrizione

Scheda Tecnica
Denominazione del prodotto Sezionatore
Tipo GA
Numero di poli nr. 3
Tipo di tensione di funzionamento AC
Caratteristiche dei contatti
Corrente convenzionale termica in aria libera A 30
Ith IEC
Tensione nominale di isolamento IEC/EN V 1000
Tensione nominale di tenuta ad impulso (Uimp) kV 8
Corrente di impiego Ie
AC21A
400V A 30
500V A 30
690V A 30
AC22A
400V A 30
500V A 30
690V A 30
AC23A
400V A 30
500V A 30
690V A 30
Potenza dissipata per polo max W 0.4
Potenza nominale AC23A
400V kW 15
690V kW 30
Durata meccanica cycles 30000
Durata elettrica AC21A cycles 30000
Caratteristiche meccaniche
Posizione di montaggio
Normale Vertical
Ammessa Qualsiasi
Fissaggio By screw or 35mm DIN rail
Attacchi
tipo Pillar terminals
vite M8
utensile Metric Allew key 4
Coppia di serraggio terminali
min Nm 5
max Nm 6
min Ibin 3.75
max Ibin 4.5
Sezione dei conduttori
IEC min mm 4
IEC max mm 70
AWG/kcmil min 12
AWG/kcmil max 1
Peso prodotto g 388
Dati tecnici UL
UL Standard UL98 / CSA C22.2 n4
Corrente di utilizzo generale A 30
Tensione d’impiego max V 600
Potenza/FLA motore trifase
240V 10
480V 20
600V 30
Corrente di cortocircuito kA rms 100
Corrente di cortocircuito con fusibile Class/A J/60
Dimensioni minime contenitore a corrente nominale
mm mm 150 x 140 x 110
in in 5.9 x 5.5 x 4.3
Condizioni ambientali
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Altitudine massima m 3000
Classificazione ETIM
ETIM 8.0 EC000216 – Sezionatore
