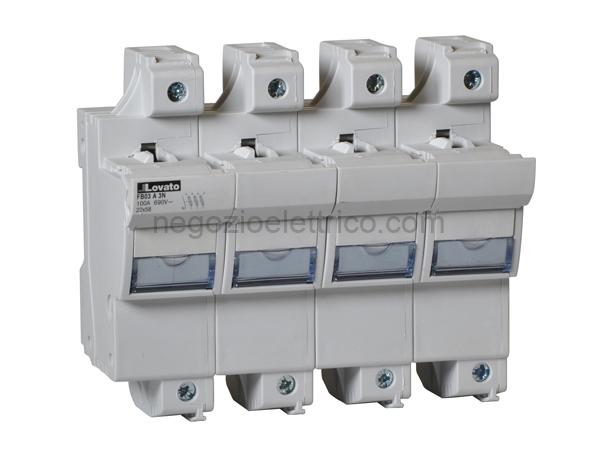

LOVFB03A3N portafusibili sezionabili 3p+n 22×58

Descrizione

Scheda Tecnica
Denominazione del prodotto FB
Tipo Fuse holder
Numero di moduli DIN 8
Tipo di tensione di funzionamento AC
Caratteristiche elettriche
Categoria di utilizzazione AC21B 690V
Coefficiente di declassamento della corrente nominale In in funzione della
temperatura
20C 1
30C 0.95
40C 0.9
50C 0.8
60C 0.7
70C 0.5
Coefficiente di declassamento della corrente nominale In per portafusibili
affiancati (poli)
1-4 1
5-6 0.8
7-9 0.7
10 0.6
Corrente nominale (In) A 125
Condizioni ambientali
Temperatura di impiego
min C-20
max C70
Temperatura di stoccaggio
min C-40
max C80
Altitudine massima m 3000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio Guida DIN 35mm
Coppia di serraggio terminali
max Nm 4
max Ibin 2.9
Sezione dei conduttori
Flessibili max (IEC) mm35
flessibili max (AWG/kcmil) 2
Rigidi max (IEC) mm50
rigidi max (AWG/kcmil) 1
Peso prodotto g 720
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Classificazione ETIM
ETIM 8.0 EC002705 – Supporto per fusibile
cilindrico
